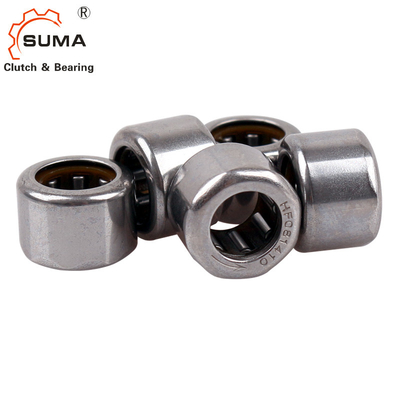

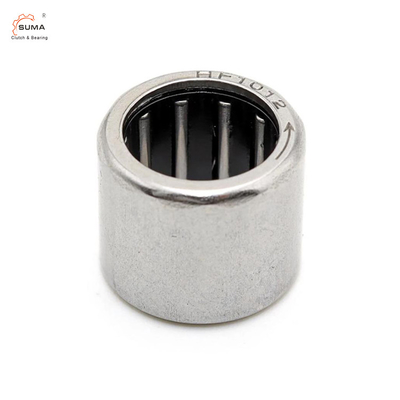

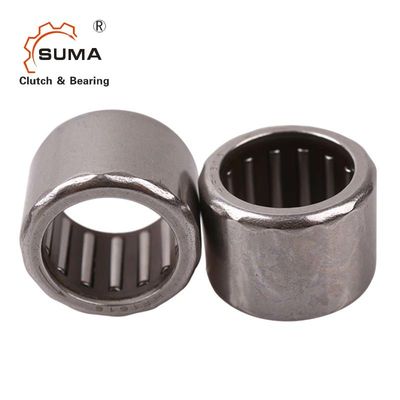

Подшипник иглы пути чашки одного HF3020 HF3520 вычерченный
Технические данные
Тип тип раковины пути подшипника ролика одного иглы остова подшипника ролика иглы HF3020 HF3020, это популярный размер который смог быть использован в много применений который использует этот размер 30mm x 37mm x 20mm.
Внутренний ряд скважины | 3-35mm |
Наружный ряд скважины | 6.5-42mm |
Ряд высоты | 6-20mm |
Ряд вращающего момента | 0.2-121Nm |
Пакет | Пакет крена + коробка коробки |
Размеры и емкости
Диаметр вала | Носить обозначение | Масса приблизительно | Размеры | Допустимый вращающий момент | Ограничиваясь скорость |
Нарисованное соответствующее Подшипники чашки |
||||
Dia вала. | Наружный dia. | Толщина | Вращая вал Min-1 | Вращая наружное кольцо Min-1 | ||||||
mm | Пластиковые весны | Стальные весны | g | mm | Nm | rpm | rpm | |||
3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | HK0306TN | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | HK0408TN | |
6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | HK0608 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
-- | HF061210 | 3,2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
-- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | HK081410 | |
-- | HF081610 | 4,1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | HK081610 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 | |
HF101612 | 4,8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
