Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R

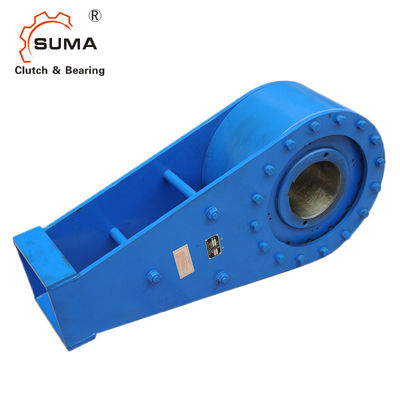

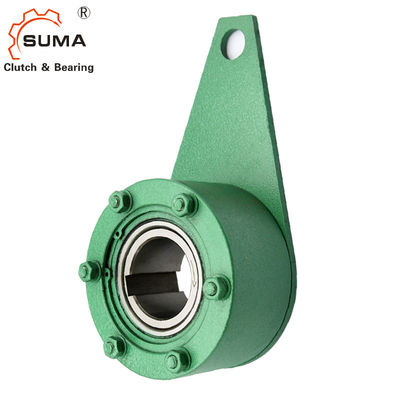

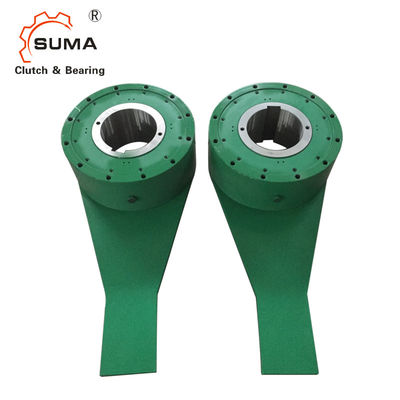

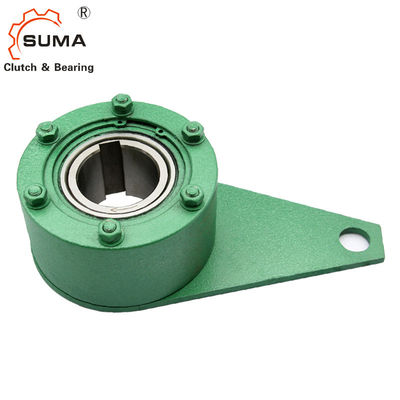

  • Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R
  • Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R
  • Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R
  • Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R

Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели BS65R
Детали продукта
Время доставки:
5-7 дни
Название продукта:
Муфта BS65R Backstop
Материал:
GCr15 нося сталь
Емкость вращающего момента:
1570Nm
Гарантия:
1 год
Скорость вращения:
200rpm
OEM:
примите
Порт:
Шанхай Нинбо
Высокий свет:

Муфта кулачка Backstop

,

Муфта кулачка 200RPM

,

Подшипник муфты Backstop GCr15

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD500-USD600 PER PIECE
Упаковывая детали
Деревянный случай
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
1000pcs в месяц
Характер продукции

Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R



Особенности

Обслуживание смазки предложения серии BS-R легкое.

1. Пре-вставка V-кольцо в вал транспортера в правильном направлении.
2. безопасно установить муфту кулачка BS на вал. Придайте давление только на конечной грани внутренней гонки

вводя муфту кулачка BS на вал. Не ударьте внутреннюю гонку сразу с молотком или не придайте давление

на наружной гонке. (См. для того чтобы вызвать 13 для установки и использования)
3. приложите sealant поставленный, к конечной грани внутренней гонки и упаковки, и зафиксируйте блок муфты кулачка BS к

вал транспортера с замыкающей плитой. В то же время, используйте шайбу уплотнения на каждом болте для предотвращения утечки масла.

Размеры и емкости




Модель

Вращающий момент
Емкость
(N·m)

Скважина
Диаметр
Ряд
Максимальный.
Переливаться через край
(r/m)
Внутренняя гонка


B

C

PCD
E

F

G

H

K

L

M

N

P

Q

R
BS65R 1 570 40to65 200 90 160 85 140 115 50 6 9,5 306 210 16 50 13,5 90
BS75R 2 450 50 to75 180 90 170 85 150 125 50 6 9,5 354 250 19 65 16,5 100
BS85R 5 880 60 to85 180 115 210 110 185 140 60 9 11 434 300 29 95 20,5 115
BS95R 7 840 70 to95 170 115 230 110 200 160 60 9 12,5 497 350 32 105 20,5 130
BS110R 10 800 80 до 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15 700 90 до 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180





Модель

Вращающий момент
Емкость
(N·m)

Скважина
Диаметр
Ряд


Максимальный.
Над

ход
(r/m)
Внутренний

Гонка



B

C

PCD
E

F

G

L

Я

J

R

P

Q


W.

Минута


W.

Макс

BS160R 24500 100 до 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 до 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155






Модель

Вращающий момент
Емкость
(N·m)

Скважина
Диаметр
Ряд


Максимальный.
Над

ход
(r/m)
Внутренний

Гонка



B

C

PCD
E

F

G

Я

L

M

N

O

P

Q


W.

Минута


W.

Макс

BS 220R 49000 150 до 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 до 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 до 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 до 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 до 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 до 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 до 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 до 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Примечания:

1. Муфту кулачка BS-R можно пробурить согласно вашим спецификациям, но пожалуйста определяет диаметр расточки с допуском и шпоночным соединением

размеры.
2. оружия вращающего момента опционные. Рука показанная выше только для вашей ссылки. При необходимости, пожалуйста определите его заказанн ваш.

Установка и соединение


4. После очищать внутренность резервуара для масла, приложите sealant на сопрягая стороне резервуара для масла. Установите масло
датчик уровня вертикально (красная линия нижня, и голубой верхний), для моделей от BS65R к BS200R; установите резервуар для масла
к конечной грани наружной гонки с болтами, пока для моделей BS220R и выше, установите резервуар для масла к
сторонник уплотнения используя болты. Осторожно предотвратите пыль от прорезывать муфту или резервуар для масла кулачка.
5. пресса пре-введенное V-кольцо полностью так как сторона контактов противопыльного кожуха близко.
6. в случае если температура окружающей среды поднимает 40°C и выше, порекомендованы, что устанавливает экран или крышу и избегает сразу

солнечный свет удлинить жизненный период муфты кулачка.

Изображения

Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R 5

Муфта кулачка ленточного транспортера 200RPM GCr15 Backstop BS65R 6
