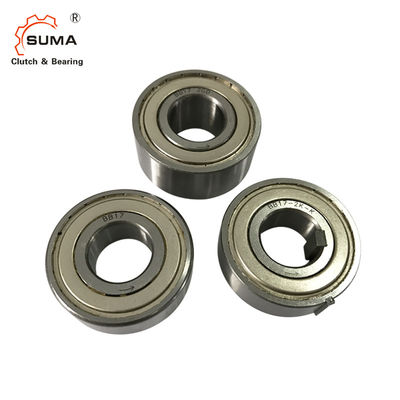

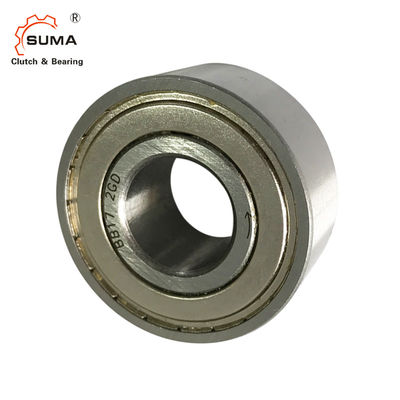

Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K
  • Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K
  • Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K
  • Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K
  • Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K

Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели BB35
Детали продукта
Название продукта:
Одна муфта пути нося BB35
Материал:
GCr15 нося сталь
Емкость вращающего момента:
173Nm
Скорость вращения:
1800rpm
ВЕС БЛОКА:
0,32 кг
РАЗМЕР:
35*72*17mm
Гарантия:
1 год
Порт:
Шанхай Нинбо
Высокий свет:

BB одна муфта подшашки пути

,

Муфта подшашки пути 1800RPM одно

,

Подшипник муфты подшашки BB

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD6-USD8 PER PIECE
Упаковывая детали
Коробка коробки
Время доставки
3-5 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
1000pcs в месяц
Характер продукции

Муфта подшашки пути муфты 1800RPM одного кулачка BB17 BB171K-K BB172K-K



Особенность

1. Муфта кулачка серии BB конструирована для установки пригонки прессы.
2. серии BB-1K-K и BB-2GD 1K-K имеют шпоночное соединение на внутренней гонке. Шпоночные соединения, за исключением размера 25
изготовленный к DIN 6885. 3, BB40-1K-K и BB40-2GD 1K-K изготовлены к DIN 6885. 1.
3. серия BB-2K-K имеет шпоночное соединение и на внутренней и наружной гонке.
«- K» значит ключи погруженные вместе с муфтой кулачка.
4. правильные размеры взаимодействия на вале и снабжении жилищем необходимо поддерживать, что получили максимальное представление подшипника и муфты.
5. См. таблица для допуска вала и снабжения жилищем для каждой серии.



Технические данные

Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K 0

Размеры и емкости



Модель Вращающий момент
Емкость
Максимальн Overrunning Вращающий момент сопротивления (n·m) B C D r Вес (n)

Внутренний

Гонка

Наружный

Гонка

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

BB
BB-1K-K
BB-2K-K

BB-2GD
BB-2GD

1K-K

N·m r/min r/min
BB15 29 3600 2000 0,01 0,04 11 16 35 15 32,6 32,45 0,6 50 70
BB17 43 3500 1900 0,01 0,05 12 17 40 17 36,1 36,45 0,6 80 100
BB20 61 3000 1600 0,014 0,055 14 19 47 20 41,7 42,35 1 120 150
BB25 78 2500 1400 0,017 0,055 15 20 52 25 47,1 47,05 1 150 200
BB30 140 2000 1100 0,03 0,058 16 21 62 30 56,6 55,6 1 230 280
BB35 173 1800 1000 0,034 0,06 17 22 72 35 64 64,6 1,1 320 410
BB40 260 1800 900 0,04 0,08 22 27 80 40 71 71,6 1,1 400 600


Примечание:

Но. модели отметило на внутренней гонке только «k» для обоих «1K» и «2K». (Пример: метка «BB25-K» как для BB25-1K, так и для BB25-2K)



Размеры ключей и шпоночных соединений

Модель b2js10 t1 t2 b1js9 t Внутренняя гонка
Ключ
b×h×length
Наружная гонка
Ключ
×length h b'×
BB15-1K-K BB15-2GD-1K-K 5,0 1,9 1,2
BB15-2K-K - 2,0 0,6 5x3x11 2x2x11
BB17-1K-K BB17-2GD-1K-K 5,0 1,9 1,2
BB17-2K-K - 2,0 1 5x3x12 2x2x12
BB20-1K-K BB20-2GD- 1K-K 6,0 2,5 1,6
BB20-2K-K - 3,0 1,5 6x4x14 3x3x14
BB25-1K-K BB25-2GD- 1K-K 8,0 3,6 1,5
BB25-2K-K - 6,0 2 8x5x15 6x4x15
BB30-1K-K BB30-2GD- 1K-K 8,0 3,1 2,0
BB30-2K-K - 6,0 2 8x5x16 6x4x16
BB35-1K-K BB35-2GD- 1K-K 10,0 3,7 2,4
BB35-2K-K - 8,0 2,5 10x6x17 8x5x17
BB40-1K-K BB40-2GD- 1K-K 12,0 5,0 3,3
BB40-2K-K - 10,0 3 12x8x22 10x6x22

Примечание:

Размер t2 для BB25-1K-K, BB25-2K-K и BB25-2GD 1K-K мелкие 0,5 mm сравненный к

DIN 6885. 3.
Обрабатывайте шпоночное соединение на вале 0,5 mm глубоко для использования ключа DIN стандартного.
Все другие модели габаритно заменимы с конкурентами.



6. Муфты BB, BB-1K и BB-2K, носить поддержанный и поставленный с тавотом имеют запылиться предохранение от уплотнения
против частиц 0.25mm и сверх, тогда как муфты BB-2GD и BB-2GD-1K, серия BB 5mm более широко чем стандартная, имеют особенные уплотнения губы для эффективной защиты против любой пыли.
7. Стрелка на внутренней гонке показывает направление внутренней гонки включая.
8. Для установки муфты, используйте инструмент прессы соотвествующего диаметра для того чтобы придать даже давление над всей стороной внутренней и наружной гонки.
9. Не бейте молотком или не приложите другой удар к муфте.
10. Убеждайтесь что снабжение жилищем имеет достаточную прочность для того чтобы выдержать давление необходимо для установки прессы приспосабливая муфты.
11. Температурная амплитуда рабочей температуры: – 30°C к +100°C (советуйте с нами для температуры которая превышает этот ряд).



Смазка
1. В виду того что тавот уже приложен перед доставкой, никакая потребность приложить тавот перед использованием.
2. Если муфта использована со смазкой масла, то смазка масла должна быть приложена внутри блока всегда.
3. Не используйте тавоты или смазки с добавками EP.



Устанавливать пример


Изображения

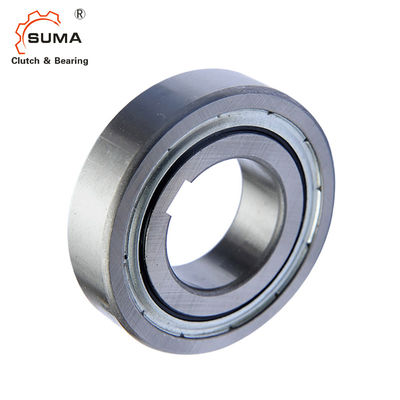

   Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K 3

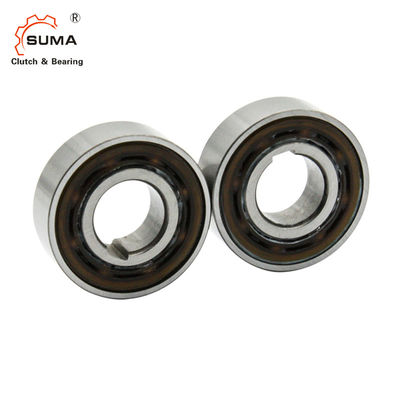

Муфта подшашки пути муфты одного кулачка BB17 BB171K-K BB172K-K 4
