Транспортер 3600RPM серии NF20 20*62*36mm NF Freewheel одна подшашка пути

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: NF20
Количество мин заказа: 1
Цена: USD10-USD15 PER PIECE
Упаковывая детали: Коробка коробки
Время доставки: 10-15 дни
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности: 1000pcs в месяц
Название продукта: Одна муфта пути нося NF20 Материал: GCr15 нося сталь
Скорость вращения: 3600rpm Вес блока: 0.6kg
Гарантия: 1 год РАЗМЕР: 20*62*36mm
Емкость вращающего момента: 188Nm OEM: Примите
Высокий свет:

Подшашка пути NF одного

,

Подшашка пути 3600RPM одно

,

Freewheel одна муфта подшашки пути

NF 3600RPM Freewheel 36MM одна подшашка пути для транспортера

Особенности

Тип NF тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое

и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой.

Стандартная смазка масло. Номинальный внешний диаметр стандартный размер шарикоподшипника. Типичное расположение установить этот тип наряду с подшипником с такими же расквартировывая допусками, как показано на следующую страницу. Пользуются ключом внутренняя гонка к валу. Наружная гонка имеет положительный допуск n6 для того чтобы дать пригонку прессы в снабжении жилищем H7. Дополнительные бортовые зазубрины обеспечивают для положительной передачи вращающего момента.

Если расквартировывая допуск к K6, то польза зазубрин не необходима, но снабжение жилищем должно быть сильным достаточно tonot расширить после собрания.

Размеры и емкости

Тип Размер   Переливаться через край скорости   Вес
NF dH7 TKN 1) nimax 2) namax 3) Dn6 D5 D6 L t bH11





[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
8 20 5000 6000 37 30 20 20 3 6 0,1
12 20 5000 6000 37 30 20 20 3 6 0,1
15 78 4500 5400 47 37 26 30 3,5 7 0,3
20 188 3000 3600 62 52 37 36 3,5 8 0,6
25 250 2200 2600 80 68 49 40 4 9 1,1
30 500 1800 2100 90 75 52,5 48 5 12 1,6
35 663 1600 1950 100 80 58 53 6 13 2,3
40 1100 1250 1700 110 90 62 63 7 15 3,1
45 1500 1100 1500 120 95 69 63 7 16 3,7
50 2375 850 1300 130 110 82 80 8,5 17 5,4
55 2500 800 1200 140 115 83 80 9 18 6,1
60 4250 700 1100 150 125 93,5 95 9 18 8,5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11,5 24 25,3
100 19625 400 600 260 210 157 150 14,5 28 42,1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

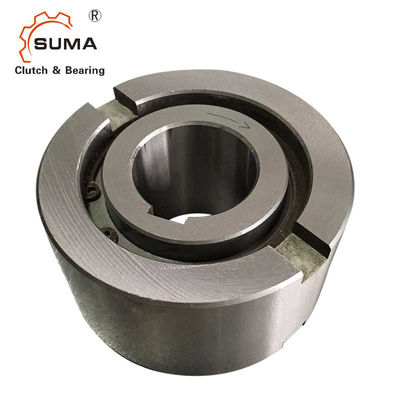

Транспортер 3600RPM серии NF20 20*62*36mm NF Freewheel одна подшашка пути 0

ПРИМЕЧАНИЯ

1) × 2 t KN t максимальное =

» См. страница выбора 10 до 13

2) Заскоки внутренней гонки

3) Наружные заскоки гонки


Установка и соединение

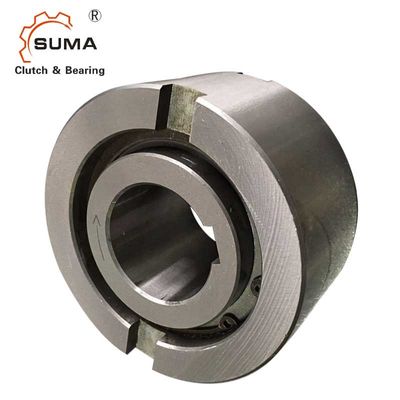

Транспортер 3600RPM серии NF20 20*62*36mm NF Freewheel одна подшашка пути 1

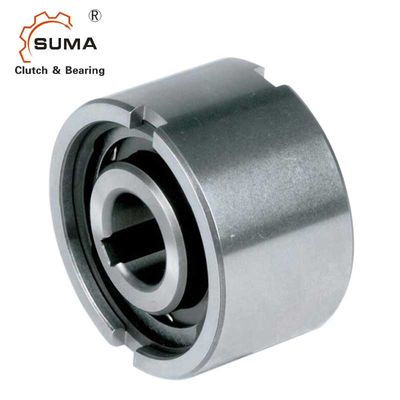

Изображения

Транспортер 3600RPM серии NF20 20*62*36mm NF Freewheel одна подшашка пути 2
Транспортер 3600RPM серии NF20 20*62*36mm NF Freewheel одна подшашка пути 3
