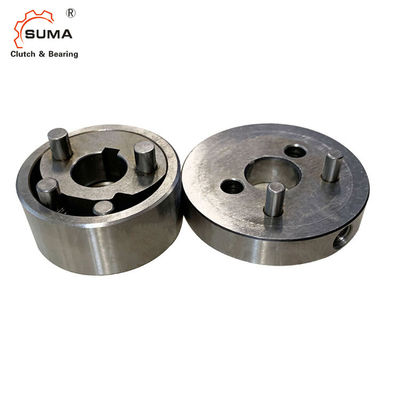

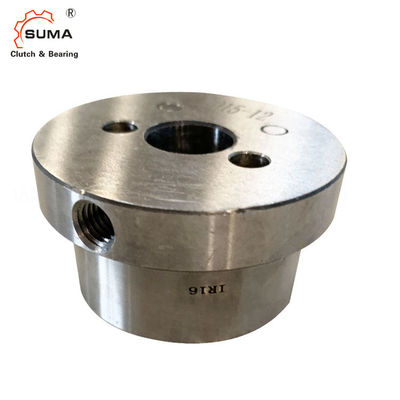

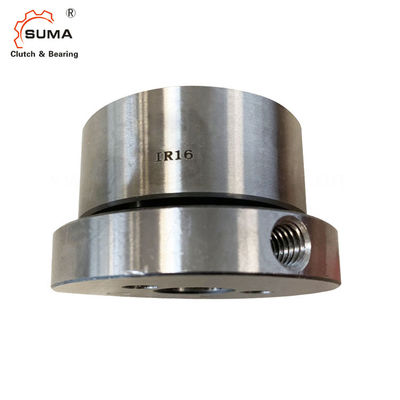

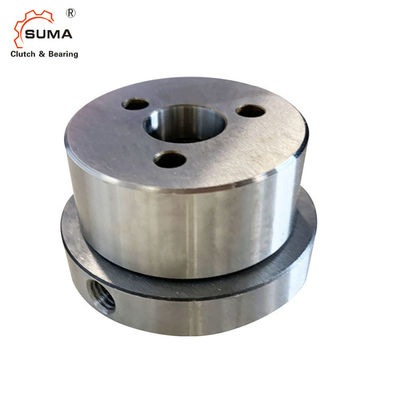

Подшипники Bidirection необратимых замков IR16 выполненные на заказ
Особенности
Необратимое инфракрасн замков двухнаправленный действующий ролик freewheels с поддержкой подшипника. Они готовы для установки.
Необратимое инфракрасн замков использовано как:
Backstops ➧ двухнаправленные действующие
Номинальные вращающие моменты до 100 Nm.
Скважины до 35 mm.
Тогда как нормальный Freewheel передает вращающие моменты от управлять или управляемая сторона в только одном irection вращения, с необратимым инфракрасн замка возможно для управляя части управлять
вал в обоих направлениях вращения. , Однако, запирая действие против любого обратного вращающего момента приходя от управляемой части, независимо от направления вращения в котором оно приложено.
Размеры и емкости
Freewheel Размер |
Тип |
Номинальный вращающий момент |
Скважина d mm |
A* mm |
B* mm |
C mm |
D mm |
E mm |
G ** | L mm |
M1 mm |
M2 mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
T ** mm |
V mm |
Z ** |
Вес kg |
Инфракрасн 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
Инфракрасн 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
Инфракрасн 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
Инфракрасн 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент.
* шпоночное соединение согласно DIN 6885, страница 1 • Допуск ширины JS10 шпоночного соединения.
** Z = количество выстучанных отверстий g на круге T. тангажа.
Установка и соединение
Клапан, которого в показанном примере контроль или запорный клапан, отрегулирован в открытии или заключительном направлении посредством маховичка.
Необратимый замок предотвращает все бесконтрольные переносы в положение клапана должного к давлению приложенному средством пропуская в трубе.
Польза необратимых замков не ограничена к обслуживаемым вручную клапанам и их можно также использовать с моторизованными регуляторами. В этом случае определенное преимущество, чтобы была конструирована потребность моментного двигателя поставить только регулируя вращающий момент, который вообще низок, со всего положения и неожиданные обратные вращающие моменты поглощены необратимым замком.
