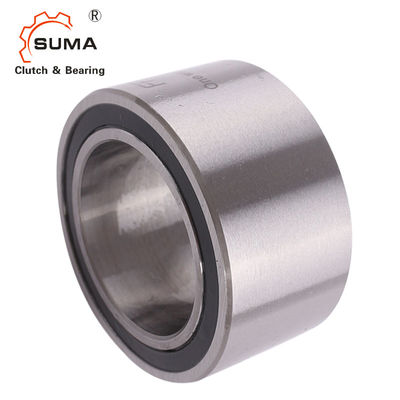

FP полный Freewheel путь муфты подшашки одного

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: FP 422M FP 422Z
Количество мин заказа: 1
Цена: USD30-USD40 PER PIECE
Упаковывая детали: КОРОБКА КОРОБКИ
Время доставки: 5-7 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Поставка способности: 1000пкс в месяц
Название продукта: Одна муфта пути нося FP 422M FP 422Z Материал: Сталь подшипника Гкр15
Емкость вращающего момента: 60Nm Скорость вращения: 10100RPM
Вес блока: 0.07кг Гарантия: 1 год
Размер: 10*26*27mm OEM: Примите
Высокий свет:

Sprag Clutch One Way

,

Complete Freewheel Clutch One Way

,

FP Sprag Clutch Bearing

FP полный Freewheel путь муфты подшашки одного

Особенности

Ширина: 27 mm

Рабочая температура: максимальное 140°C

Более высокие температуры по запросу

Смазка

смазка масла или тавота

Поставленный с защитой от коррозии.

Оперативный тавот заполняя по запросу.

Установка

Допуски установки

Вал h5; эпицентр деятельности H6

Сопрягая части

Твердеть и молоть сопрягая частей не необходимы. Тщательно очистите (смазать свободно) сопрягая части около freewheel муфта так же, как freewheel кольца муфты перед делать пригонку прессы.

Подшипник

Freewheel муфта включает подшипники шарика и ролика. Дополнительная внешняя нося поддержка не необходима.

Давление пригонки прессы

Давление пригонки прессы необходимо приложить к шарикам. Установка/удаление через внутреннее кольцо только.

Зажимать направление

Стрелка на внутреннем кольце обозначает направление внутреннего кольца зажимая.

Компоненты

Freewheel муфта
element* вставки FE 400 m (весна меандра)



FE 400 z (натяжная пружина)

+ Raceways Носить стальной, затвердетый и земной
внутреннее кольцо Пригонка прессы



наружное кольцо



Пригонка прессы

+ шарикоподшипник Интегрированный



+ подшипник ролика



Интегрированный

+ смазка -

доступный с или freewheel элемент вставки муфты

FE 400 m (весна меандра) или FE 400 z (натяжная пружина).

Технические данные

Деталь FP 422M FP 422Z
Материал ST14
Dia скважины. 10 mm
Наружный dia. 26 mm
Ширина (b) 27 mm
Емкость вращающего момента 60N.m
Переливающся через край ограничиваясь скорость (внутренняя гонка) 10100 r/min
Вес 0,07 kg
Пакет Коробка коробки или как ваши требования



Размеры и емкости

FP полный Freewheel путь муфты подшашки одного 0FP полный Freewheel путь муфты подшашки одного 1

Рисуя сказание:

d = внутренний диаметр d = наружный диаметр w = ширина t = вращающий момент скорость n = вращения c = емкость нагрузки

Обозначение d D W Tnom nmax Cdyn. Cstat Вес Деталь нет.
[mm] [mm] [mm] [Nm] [rpm] [N] [N] [kg]
FP 422 M 10 26 27 60 10 100 6 013 4 380 0,07 300655
FP 422 Z 10 26 27 53 10 100 6 013 4 380 0,07 300656
FP 427 M 15 31 27 94 7 400 7 679 6 397 0,08 300663
FP 427 Z 15 31 27 84 7 400 7 679 6 397 0,08 300664
FP 432 M 20 36 27 133 5 900 8 104 7 241 0,10 300669
FP 432 Z 20 36 27 121 5 900 8 104 7 241 0,10 300670
FP 437 M 25 41 27 176 4 800 9 201 8 142 0,12 300673
FP 437 Z 25 41 27 160 4 800 9 201 8 142 0,12 300674
FP 442 M 30 46 27 223 4 200 10 247 10 708 0,14 300679
FP 442 Z 30 46 27 208 4 200 10 247 10 708 0,14 300680
FP 448 M 35 53 27 286 4 300 11 642 13 440 0,19 306522
FP 448 Z 35 53 27 262 4 300 11 642 13 440 0,19 306523
FP 453 M 40 58 27 343 3 400 11 417 13 577 0,21 300683
FP 453 Z 40 58 27 314 3 400 11 417 13 577 0,21 300684
FP 463 M 50 68 27 461 2,9 13,07 17,063 0,25 300685
FP 463 Z 50 68 27 428 2,9 13,07 17,063 0,25 300687
FP 473 M 60 78 27 588 2 500 14 128 19 896 0,3 300691
FP 473 Z 60 78 27 543 2 500 14 128 19 896 0,3 300693

Определенный номинальный вращающий момент основан на достаточной жесткости сопрягая частей.

Скорость вращения n = скорость элемента вставки своиственная.

Изображения

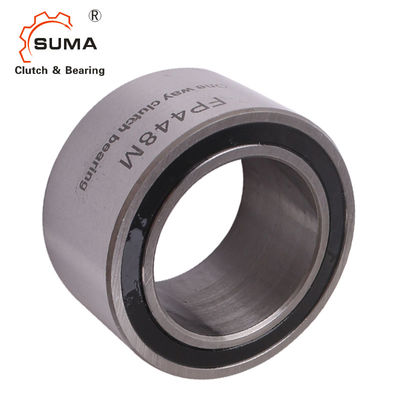

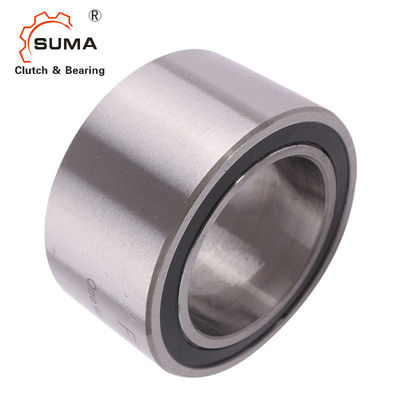

FP полный Freewheel путь муфты подшашки одного 2

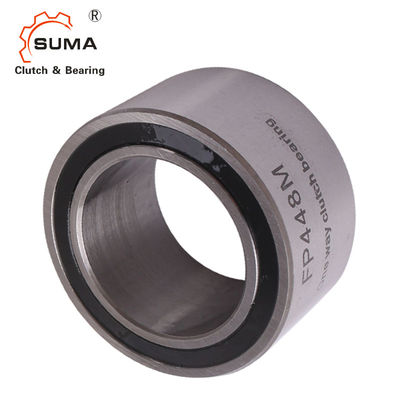

FP полный Freewheel путь муфты подшашки одного 3
