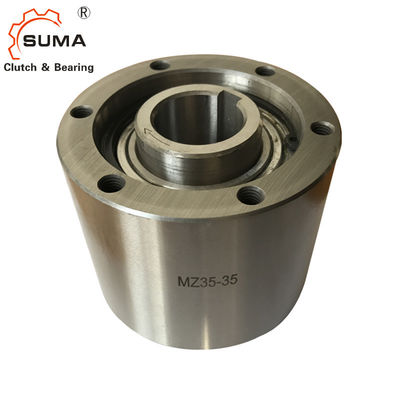

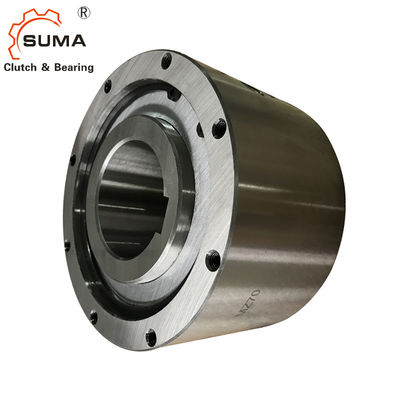

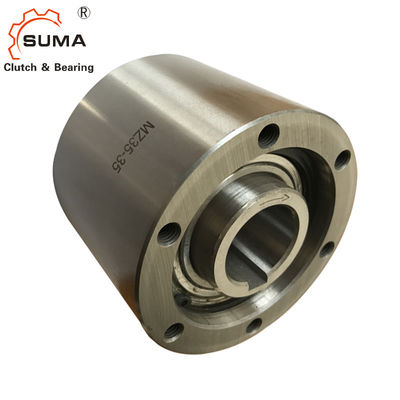

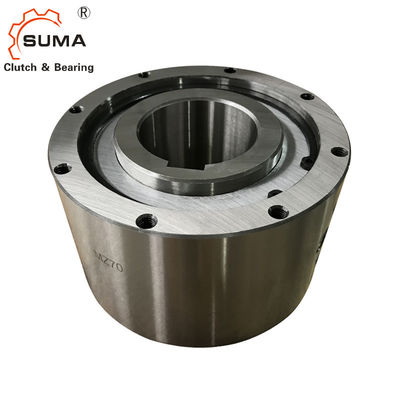

Муфта подшипника кулачка Backstopping толщины MZ30G 76MM
Особенности
Печатает MZ-G соответствующее для backstop, или переливаться через край применения муфты. Наружный финиш земли окружности гонки.
Технические данные
Деталь | MZ30G |
Материал | GCr15 |
Dia скважины. | 30 mm |
Наружный dia. | 100 mm |
Ширина | 76 mm |
Емкость вращающего момента | 735 N.m |
Вес | 3,2 kg |
Пакет | Коробка коробки, деревянная коробка или как ваши требования |
Размеры и емкости
Модель
|
Вращающий момент | Max.Overrunning | Максимальный. | Сопротивление | |
Емкость |
Внутренний Гонка |
Наружный Гонка |
Индицирование | Вращающий момент | |
(N·m) | (r/min) | (цикл/минута) | (N·m) | ||
MZ15G | 186 | 2 200 | 900 | 150 | 0,2 |
MZ17G | 215 | 2 000 | 800 | 150 | 0,2 |
MZ20G | 323 | 1 900 | 700 | 150 | 0,29 |
MZ30G-22 | 735 | 1800 | 500 | 150 | 0,39 |
MZ30G-25 | |||||
MZ30G | |||||
MZ35G | 1 080 | 1 700 | 300 | 150 | 0,49 |
MZ45G-40 | 1620 | 1700 | 300 | 150 | 0,69 |
MZ45G | |||||
MZ60G-50 | 2110 | 1600 | 250 | 150 | 0,98 |
MZ60G-55 | |||||
MZ60G | |||||
MZ70G-65 | 3040 | 1300 | 250 | 150 | 1,27 |
MZ70G |
Размер скважины | C |
B (h7) |
F |
E |
K |
PCD D |
S |
HM No.of Выстучанные отверстия ×Size ×Pitch |
Вес (kg) |
|||
Dia. (H7) |
Шпоночное соединение | Скосите J |
||||||||||
15 | 5×2.3 | 0,8 | 55 | 53 | 68 | 25 | 47 | 1,3 | 58 | 10 | 6-M5×0.8 | 1,3 |
17 | 5×2.3 | 0,8 | 63 | 61 | 75 | 28 | 52 | 1,3 | 64 | 10 | 6-M5×0.8 | 1,7 |
20 | 5×2.3 | 0,8 | 64 | 62 | 80 | 30 | 55 | 1,3 | 68 | 12 | 6-M6×1.0 | 1,9 |
22 | 8×3.3 | 1,0 | 70 |
68 |
100 |
45 |
75 |
1,3 |
88 |
16 |
6-M8×1.25 |
3,2 |
25 | 8×3.3 | 1,0 | ||||||||||
30 | 10×3.3 | 1,0 | ||||||||||
35 | 10×3.3 | 1,0 | 78 | 76 | 110 | 50 | 80 | 1,3 | 95 | 16 | 6-M8×1.25 | 4,4 |
40 | 12×3.3 | 1,3 | 87 |
85 |
125 |
60 |
95 |
1,3 |
110 |
16 |
8-M8×1.25 |
6,2 |
45 | 12×3.3 | 1,3 | ||||||||||
50 | 14×3.8 | 1,5 | 90 |
88 |
155 |
80 |
125 |
1,3 |
140 |
16 |
8-M8×1.25 |
9,5 |
55 | 16×4.3 | 1,5 | ||||||||||
60 | 18×4.4 | 1,5 | ||||||||||
65 | 18×4.4 | 1,8 | 105 |
103 |
175 |
95 |
145 |
1,3 |
162 |
16 |
8-M8×1.25 |
13,1 |
70 | 20×4.9 | 1,8 |
Примечания:
1. × 2 t KN t максимальное =
2. Заскоки внутренней гонки
3. Наружные заскоки гонки
Шпоночное соединение к DIN 6885,1
Установка и соединение
Изображения
