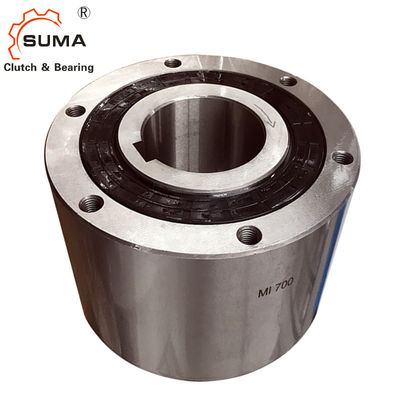

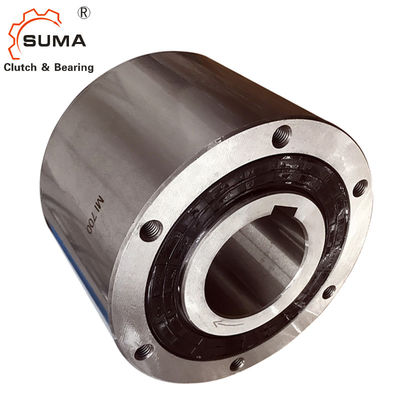

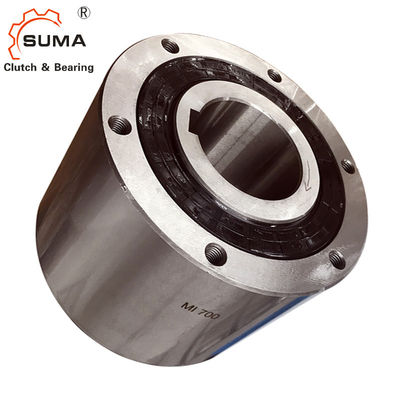

MG500 подшипник муфты кулачка Backstop быстрого хода 1 дирекционный
Особенности
1. Сдержанная муфта конструированная для высокоскоростных применений.
2. Собрание корпуса кулачкового механизма проектированное для оптимального представления и увеличенной емкости.
3. 2 шарикоподшипника включили для того чтобы поддержать радиальную нагрузку и концентричность между гонками.
4. положительные уплотнения губы или войлока контакта обеспеченные для смазки тавота или масла.
5. выстучанные отверстия подвергаются механической обработке на концах наружной гонки для компонентов установки вспомогательных.
6. метрическая скважина и шпоночное соединение доступные.
7. устанавливающ аксессуары доступные.
MG300A – серия 700A
Главным образом использованный для общих применений обязанности, переливаться через край, назад-останавливать и светлого индицирования обязанности. Модель MG предлагает точную весну подпитывая для того чтобы обеспечить длинную переливаясь через край жизнь носки.
MI300A – серия 700A
Порекомендованный для индицирования высокой эффективности, использованный на ходах применений больших чем 150 в минуту или применениях требуя высокой индексируя точности. Включать запатентованную, низкую инерцию
клетка и сверхмощная подпитывая весна для быстрой реакции кулачка.
MO300A – серия 700A
Сделанный с уплотнениями тавота войлока уменьшить для того чтобы загерметизировать сопротивление для высокоскоростных применений внутренней гонки переливаясь через край. Модель MO поставлена со стандартной смазкой тавота.
MR300A – серия 700A
Запланированный для высокоскоростной наружной гонки переливаясь через край, включающ уникальную конструкцию корпуса кулачкового механизма которая использует маховую силу для того чтобы уменьшить сопротивление кулачка. Управляя скорость муфты не может превысить rpm показанный в таблице для внутренней гонки.
Технические данные
Деталь | MG/MR/MO/MI500A |
Точность | P6 |
Тип | кулачок |
Размер скважины (mm) | 44,45 |
Наружная гонка (mm) | 92,08 |
Вращающий момент (KN) | 1593 |
Максимальный переливаться через край внутренней гонки (цикл/минута) | 2700 |
Вращающий момент сопротивления (Nm) | 0,5 |
Вес (kg) | 5 |
Пакет | Коробка коробки/деревянная коробка |
Срок поставки | через 7-10 дней после подтверженного заказа |
Условия оплаты | L/C, T/T, D/P, D/A, западное соединение |
Размеры и емкости
Модель | Вращающий момент | Сопротивление | Максимальный. | Максимальный. |
Скважина Размер |
B (h7) |
C | PCD D |
E | F | S | HM | Вес (kg) |
|||
Переливаться через край | No.of | |||||||||||||||
Емкость | Вращающий момент | (r/min) | Индицирование |
Выстучанный Отверстия |
||||||||||||
(Nm) | (Nm) | Внутренний | Наружный |
(цикл /min) |
Dia. |
Ключ путь |
×Size×Pitch | |||||||||
Гонка | Гонка | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1.25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1.25 | 8,6 |
MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1.5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8,33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8,14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28,13 | 20 | _ | 150 |
Модель Нет. |
Вращающий момент емкость |
Вращающий момент сопротивления | Максимальная переливаясь через край скорость | Размеры | Вес | ||||||
Внутренняя гонка | Наружная гонка | B | C | D | E | F | |||||
N-m | N-m | mm | mm | mm | mm | mm | mm | kg | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76,15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136,47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Модель Нет. |
Размеры |
Кран No.of Отверстия (Mt.) |
Размер потока | Годная к употреблению глубина потока | Lube | Крышка Oz Lube | Вес | ||||||||||
C | D | E | F | ||||||||||||||
Дюйм | mm | Дюйм | mm | Дюйм | mm | Дюйм | mm | Дюйм | mm | Дюйм | mm | lbs | kg | ||||
MG300A | 2,375 | 60,33 | 2,50 | 63,5 | 1,125 | 28,58 | 0,35 | 8,9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12,70 | Масло | 0,85 | 4 | 2 |
MI300A | Масло | 1,25 | |||||||||||||||
MO300A | Тавот | 0,5 | |||||||||||||||
MR300A | Масло | 0,85 | |||||||||||||||
MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1,250 | 31,75 | 0,45 | 11,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Масло | 1,1 | 6 | 3 |
MI400A | Масло | 1,4 | |||||||||||||||
MO400A | Тавот | 0,5 | |||||||||||||||
MR400A | Масло | 1,1 | |||||||||||||||
MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1,750 | 44,45 | 0,48 | 12,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Масло | 1,8 | 11 | 5 |
MI500A | Масло | 3,0 | |||||||||||||||
MO500A | Тавот | 1,0 | |||||||||||||||
MR500A | Масло | 1,8 | |||||||||||||||
MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2,750 | 69,85 | 0,50 | 12,7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19,05 | Масло | 2,8 | 19 | 9 |
MI600A | Масло | 4,5 | |||||||||||||||
MO600A | Тавот | 1,5 | |||||||||||||||
MR600A | Масло | 2,8 | |||||||||||||||
MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4,000 | 101,60 | 0,68 | 17,3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Масло | 4,6 | 43 | 20 | |
MI700A | Масло | 10,9 | |||||||||||||||
MO700A | Тавот | 2,9 | |||||||||||||||
MR700A | Масло | 4,6 |
Модель | Емкость вращающего момента |
Максимум Переливаться через край rpm |
Номинальный Переливаться через край сопротивление |
Скважины запаса? 1 | Keyways1 | Размеры | ||||||||
B | ||||||||||||||
Lb-ft | N-m | Внутренняя гонка | Наружная гонка | Lb-ft | N-m | Дюйм | mm | Дюйм | mm | Дюйм | mm | Дюйм | mm | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76,15 /76.20 |
25/8 | 66,68 |
MI300A | - | - | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19,05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88,85 /88.90 |
27/8 | 73,03 |
MI400A | - | - | 0,750 | 19,05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107,90 /107.95 |
35/8 | 92,08 |
MI500A | - | - | 1,000 | 25,40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1,125 | 28,58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136,47 /136.53 |
43/4 | 120,65 |
1,375 | 34,93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1,500 | 38,10 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,625 | 41,28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
MO600A | 2400 | 700 | 1,750 | 44,45 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,937 | 49,20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
MR600A | 700 | 2100 | 2,000 | 50,80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2,000 | 50,80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180,92 180,98 |
61/4 | 158,75 |
MI700A | - | - | 2,250 | 57,15 | 0.50×0.250 | 12.7×6.35 | ||||||||
2,437 | 61,90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2,500 | 63,50 | 0.625×0.313 | 15.88×7.94 | ||||||||
2,750 | 69,85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2,937 | 74,60 | 0.625×0.125 | 15.88×3.18 |
Установка и соединение
