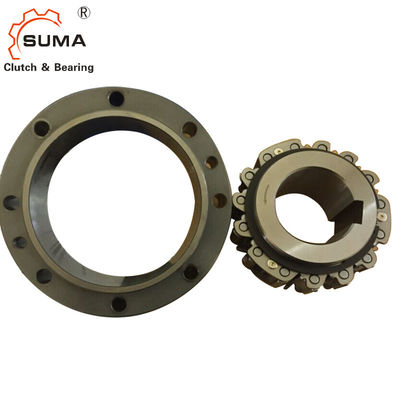

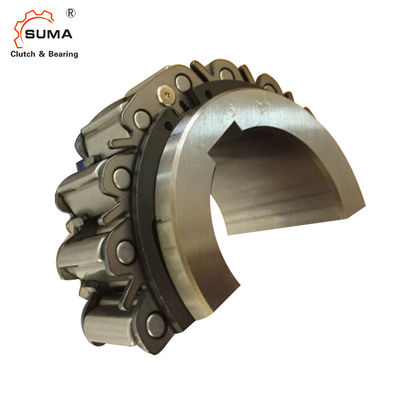

Путь BR20 одно 35MM H6 H7 1.3KG переливаясь через край подшипник муфты кулачка
1. Мы рекомендуем использовать допуски вала h6 или h7 для установки муфты кулачка.
2. Используйте ключ ISO R773 (DIN 6885,1) параллельный для того чтобы убеждаться что ключ не двигает в шпоночное соединение. Свободный ключ повредит муфту кулачка.
3. При установке муфты кулачка над валом, пожалуйста следовать процедурой конспектировал ниже. Никогда забастовка муфта со стальным молотком или придать ненужные нагрузки удара.
1) проверяет направление муфты кулачка вращения. Стрелка на внутренней гонке показывает работающее вхолостую (отключенный кулачок) направление. Убеждайтесь что направление спичек захвата кулачка запланированное применение.
2) кран внутренняя гонка слегка с мягким молотком двигая вокруг окружность гонки поэтому муфту кулачка двигает медленно и равномерно на конец вала. Убеждайтесь что наружная гонка не будет вытеснянной.
3) место замыкающая плита над внутренней гонкой и использовать устанавливая болты для того чтобы вытянуть муфту кулачка на вал как показано в диаграмме на праве.
4) затягивает замыкающую плиту безопасно.
Размеры и емкости
■МОДЕЛИ BR20 К BR240
Для Backstop и применений переливаться через край
Модель | Размер скважины | B | C (h7) |
D (h7) |
E | F | Устанавливая отверстия | Pulloff отверстия |
H минута |
Я | J | K | L |
M максимальный |
||||
Dia. (H7) |
Шпоночное соединение |
Скосите O |
PCD | Никакой. - Dia. | Никакой. - Размер | |||||||||||||
G | Q-R | S-T | ||||||||||||||||
BR 20 | 20 | 6x2.8 | 0,5 | 35 | 35 | 90 | 66 | 40,7 | 40,7 | 78 | 6- 6,6 | 2-M 6 | 53 | 0 | 0 | 5 | 5 | 4,0 |
BR 25 | 25 | 8x3.3 | 0,5 | 35 | 35 | 95 | 70 | 44,7 | 44,7 | 82 | 6- 6,6 | 2-M 6 | 58 | 0 | 0 | 5 | 5 | 4,0 |
BR 30 | 30 | 8x3.3 | 1,0 | 35 | 35 | 100 | 75 | 49,7 | 49,7 | 87 | 6- 6,6 | 2-M 6 | 64 | 0 | 0 | 5 | 5 | 4,0 |
BR 35 | 35 | 10x3.3 | 1,0 | 35 | 35 | 110 | 80 | 54,7 | 54,7 | 96 | 8- 6,6 | 2-M 6 | 70 | 0 | 0 | 5 | 5 | 4,0 |
BR 40 | 40 | 12x3.3 | 1,0 | 35 | 35 | 125 | 90 | 64,7 | 64,7 | 108 | 8- 9,0 | 2-M 8 | 81 | 0 | 0 | 5 | 5 | 4,0 |
BR 45 | 45 | 14x3.8 | 1,0 | 35 | 35 | 130 | 95 | 69,7 | 69,7 | 112 | 8- 9,0 | 2-M 8 | 86 | 0 | 0 | 5 | 5 | 4,0 |
BR 50 | 50 | 14x3.8 | 1,0 | 40 | 40 | 150 | 110 | 84,7 | 84,7 | 132 | 8- 9,0 | 2-M 8 | 103 | 0 | 0 | 7,5 | 7,5 | 6,5 |
BR 60 | 60 | 18x4.4 | 1,5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6,0 |
BR 70 | 70 | 20x4.9 | 1,5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6,0 |
BR 80 | 80 | 22x5.4 | 1,5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11,0 |
BR 90 | 90 | 25 x5.4 | 1,5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-M12 | 170 | 5 | 5 | 17 | 17 | 16,0 |
BR100 | 100 | 28x6.4 | 1,5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-M16 | 180 | 5 | 5 | 13,7 | 13,7 | 12,0 |
BR130 | 130 | 32 x7.4 | 2,0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-M16 | 210 | 5 | 5 | 13,7 | 13,7 | 12,0 |
BR150 | 150 | 36x8.4 | 2,0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 5 | 13,7 | 13,7 | 12,0 |
BR180 | 180 | 45x10.4 | 2,0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 20 | 11,5 | 15,9 | 14,0 |
BR190 | 190 | 45x10.4 | 2,0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-M16 | 300 | 5 | 20 | 12,5 | 8,9 | 7,5 |
BR220 | 220 | 50x11.4 | 2,0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-M16 | 330 | 5 | 20 | 12,5 | 10,9 | 9,0 |
BR240 | 240 | 56x12.4 | 2,0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-M16 | 360 | 5 | 20 | 12,5 | 10,9 | 9,0 |
Модель | Скосите | U | Положение штепсельной вилки масла/Dia. | Вес (kg) |
Инерциальный момент GD2 (kgm2) |
|||
N | P | V | W | X×PT-Y | ||||
BR 20 | 1,5 | 1,5 | 30,0 | 17,5 | − | 4 × PT-1/16 | 1,3 | 2,25 × 10-4 |
BR 25 | 1,5 | 1,5 | 30,0 | 17,5 | − | 4 × PT-1/16 | 1,4 | 3,28 × 10-4 |
BR 30 | 1,5 | 1,5 | 30,0 | 17,5 | − | 4 × PT-1/16 | 1,5 | 4,44 × 10-4 |
BR 35 | 1,5 | 1,5 | 22,5 | 17,5 | − | 4 × PT-1/8 | 1,9 | 5,65 × 10-4 |
BR 40 | 1,5 | 1,5 | 22,5 | 17,5 | − | 4 × PT-1/8 | 2,4 | × 1,01 10-3 |
BR 45 | 1,5 | 1,5 | 22,5 | 17,5 | − | 4 × PT-1/8 | 2,6 | × 1,22 10-3 |
BR 50 | 2,5 | 2,0 | 22,5 | 20 | − | 4 × PT-1/8 | 4,1 | 2,64 × 10-3 |
BR 60 | 3,5 | 2,0 | 22,5 | 25 | − | 4 × PT-1/8 | 7,3 | 3,73 × 10-3 |
BR 70 | 3,5 | 2,0 | 15,0 | 25 | − | 4 × PT-1/8 | 8,1 | 6,65 × 10-3 |
BR 80 | 3,5 | 2,0 | 15,0 | 14 | 32 | 4 × PT-1/8 | 12,0 | × 1,77 10-2 |
BR 90 | 3,5 | 2,0 | 15,0 | 19 | 32 | 4 × PT-1/8 | 16,0 | 3,16 × 10-2 |
BR100 | 4,5 | 2,0 | 15,0 | 20 | 40 | 4 × PT-1/4 | 23,0 | 6,31 × 10-2 |
BR130 | 4,5 | 2,0 | 15,0 | 20 | 40 | 4 × PT-1/4 | 31,0 | 0,109 |
BR150 | 4,5 | 3,0 | 15,0 | 20 | 40 | 4 × PT-1/4 | 58,0 | 0,365 |
BR180 | 4,5 | 3,0 | 15,0 | 20 | 40 | 4 × PT-1/4 | 60,0 | 0,435 |
BR190 | 4,5 | 3,0 | 11,25 | 20 | 40 | 4 × PT-1/4 | 65,0 | 0,563 |
BR220 | 4,5 | 3,0 | 10,0 | 20 | 40 | 4 × PT-1/4 | 76,0 | 0,789 |
BR240 | 4,5 | 3,0 | 10,0 | 20 | 40 | 4 × PT-1/4 | 84,0 | 1,05 |
Примечания:
1. Тип муфты все пакета кулачка сделан для того чтобы приказать. Для того чтобы приказать, пожалуйста см. диаграмма размера. Пожалуйста сообщите нас если муфта кулачка быть использованным в вертикальном применении, и если температура оперативной среды будет более менее чем –, то 5°C или больше чем +40°C.
2. Случаи когда будет ограничена работающая вхолостую скорость вращения внутренней гонки когда тип муфты пакета кулачка будет установлен горизонтально,
3. Если ваше применение вызывает для скорости захвата муфты или скорости внутренней гонки работающей вхолостую не перечисленных в этом каталоге, то пожалуйста контактируйте TSUBAKI.
Емкости (открытый тип)
Емкость ModelTorque (n·гонка переливаясь через край SpeedMax m) внутренняя. 908,5264203,000180BR10014,2104602,700180BR13020,3844202,400180BR15033,9083701,300160BR18033,9083703,500160BR19041,1603403,000140BR22051,0583303,000140BR24062,0343103,000130 BR 203068803,600350BR 253848803,600350BR 306078803,600350BR 356867803,600300BR 409807203,600300BR 451,0786703,600280BR 501,7156103,600240BR 603,4794903,600200BR 704,7354803,600200BR 806,5174503,600190BR MIN. захвата (r/min) (r/min) максимальное (r/min)
Размеры (упакуйте тип)
Модель | Размер скважины (H7) | Шпоночное соединение | B | C (h7) | D | PCDE | F-G | вес (kg) | |
BR 20P | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-M 6×12 | 3,4 |
BR 25P | 25 | 8X3.3 | 89 | 81 | 98 | 40 | 82 | 6-M 6×12 | 3,8 |
BR 30P | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-M 6×12 | 4,3 |
BR 35P | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-M 6×12 | 5,1 |
BR 40P | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-M 8×16 | 7,5 |
BR 45P | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-M 8×16 | 7,9 |
BR 50P | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-M 8×16 | 10,9 |
BR 60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-M10×20 | 17,5 |
BR 70P | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-M10×20 | 19,5 |
BR 80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-M10×20 | 27 |
BR 90P | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-M12×24 | 35 |
BR100P | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-M16×32 | 60 |
BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-M16×32 | 80 |
BR150P | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-M16×32 | 151 |
BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-M16×32 | 169 |
BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-M16×32 | 193 |
BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-M16×32 | 220 |
BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-M16×32 | 267 |
Примечание: Вышеуказанный рисовать пример. Спросите аттестованный чертеж приказывая, по мере того как спецификации меняют с каждой моделью.
Емкости (тип пакета)
Емкость ModelTorque (n·гонка переливаясь через край SpeedMax m) внутренняя. 90P8,5264203,000180BR100P14,2104602,500180BR130P20,3844202,200180BR150P33,9083701,300160BR180P33,9083701,800160BR190P41,1603401,800140BR220P51,0583301,800140BR240P62,0343101,800130 BR 20P3068803,600350BR 25P3848803,600350BR 30P6078803,600350BR 35P6867803,600300BR 40P9807203,600300BR 45P1,0786703,600280BR 50P1,7156103,600240BR 60P3,4794903,600200BR 70P4,7354803,600200BR 80P6,5174503,600190BR MIN. захвата (r/min) (r/min) максимальное (r/min)
■ИСПОЛЬЗУЯ ТИП МУФТУ СЕРИИ BR ОТКРЫТЫЙ CAM
Пока муфта кулачка может быть демонтирована потребителем, разборка может доказать трудное. Мы рекомендуем что вы
установите муфту кулачка как поставлено.
Установка и соединение
Установка и использование
4. Если вы устанавливаете наружную гонку во-первых, для проверки точности пригонки. Допуски для наружной установки гонки показаны в таблицах на праве. Проверьте что правильные допуски можно получить. Из спецификаций установка смогла повредить муфту кулачка.
5. Для того чтобы смазать муфту кулачка, приложите смазку на наружной окружности внутренней гонки (см. диаграмму установки). Избегите над смазкой, по мере того как она причинит муфту кулачка произвести избыточное тепло.
6. Когда используя муфту кулачка на коробке передач уменьшения, убеждайтесь это масло от коробки передач не может войти муфту кулачка. Срок службы можно значительно сократить если муфта кулачка приходит в контакте с маслами, то шестерни которые содержат добавки выкостности увеличивая. См. для того чтобы вызвать 80 для директив смазки.
7. При установке крышки или загерметизировать поддержку над наружной гонкой, болтами пользы с растяжимой оценкой 10,9 или большой. Используйте герметизируя материал агента или упаковки между сопрягая обслуживаниями для предотвращения утечки.
■ИСПОЛЬЗУЯ BR СЕРИИ УПАКОВЫВАЮТ ТИП МУФТУ CAM
Подобный предыдущим типам, тип муфта пакета кулачка конструирован в кассету шарикоподшипника которая делает
установка с рукой и/или соединять вращающего момента быстрой и легкой. Тип муфта пакета кулачка смазанный тавот.
Установка и использование
1. Мы рекомендуем использовать допуски вала h6 или h7 для установки муфты кулачка.
2. Используйте ключ ISO R773 (DIN 6885,1) параллельный. Убеждайтесь что ключ не двигает в шпоночное соединение. Свободный ключ повредит муфту кулачка.
3. При установке муфты кулачка над валом, пожалуйста следовать процедурой конспектировал ниже. Никогда ударяйте муфту со стальным молотком или не придавайте ненужные нагрузки удара.
1) проверяет направление муфты кулачка вращения. Стрелка на внутренней гонке показывает работающее вхолостую (отключенный кулачок) направление. Убеждайтесь что направление спичек захвата кулачка запланированное применение.
2) кран внутренняя гонка слегка с мягким молотком двигая вокруг окружность гонки поэтому муфту кулачка двигает медленно и равномерно на конец вала. Убеждайтесь что наружная гонка не будет вытеснянной.
3) место замыкающая плита над внутренней гонкой и использовать устанавливая болты для того чтобы вытянуть муфту кулачка на вал как показано в диаграмме на праве.
4) затягивает замыкающую плиту безопасно для того чтобы убеждаться что муфта кулачка не может двинуть на вал.
4. Если вы используя руку вращающего момента, убеждаетесь, то что болты используемые для того чтобы установить руку вращающего момента имеют прочность на растяжение 10,9 или большой, и затяните их безопасно.
5. установите зазор 2mm между рукой вращающего момента и затвором руки вращающего момента. Если рука вращающего момента твердо установлена, то она будет придавать нагрузку к муфте кулачка которая может окончательно повредить ее.
6. установите соотвествующее соединение если шанс, то что вал вытянет от теплового расширения как столкнуто в некоторых применениях управляющего устройства отработанного вентилятора вспомогательных.
7. Если толкнуто столкнуты нагрузки, установить толкнутый подшипник, то который предотвратит те толкнутые нагрузки от быть перенесенным к муфте кулачка.
8. Муфта кулачка наполнена пре с тавотом перед пересылкой и готова для установки и деятельности. См. для того чтобы вызвать 80 для директив смазки.
