Место происхождения: | Китай |
---|---|
Фирменное наименование: | SUMA |
Сертификация: | ISO SGS |
Номер модели: | DC7221B (5C) - n |
Количество мин заказа: | 1 |
Цена: | USD7-USD10 PER PIECE |
Упаковывая детали: | Коробка коробки |
Время доставки: | 3-5 дней |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, PayPal |
Поставка способности: | 1000pcs в месяц |
Название продукта: | Муфта подшашки нося DC7221B (5C) - n | Материал: | GCr15 нося сталь |
---|---|---|---|
Емкость вращающего момента: | 1279Nm | Скорость вращения: | 2600rpm |
ВЕС БЛОКА: | 0.21kg | Гарантия: | 6 месяцев |
РАЗМЕР: | 72.217*88.877*21mm | OEM: | примите |
Высокий свет: | DC7221B (5C) - подшипники n выполненные на заказ,Выполненные на заказ подшипники GCr15,DC7221B (5C) - подшипники размера n изготовленные на заказ |

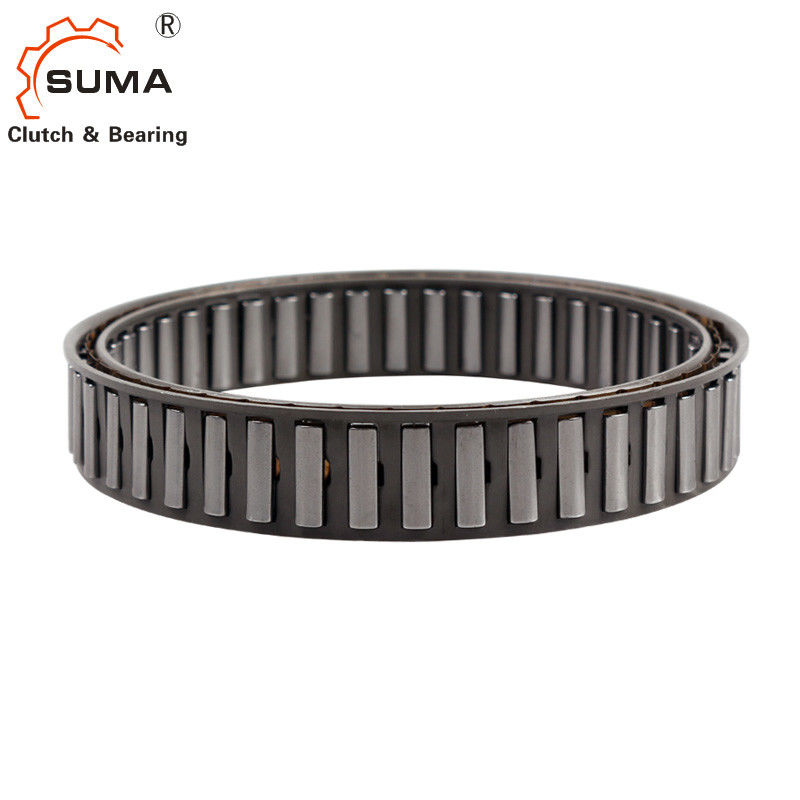

DC7221B (5C) - подшипники n выполненные на заказ
Особенности
Тип DC тип подшашки freewheel клетка без внутренних или наружных гонок. Его необходимо установить в дизайн предусматривая гонки, поддержку подшипника для осевого и радиальных нагрузок, смазку и герметизировать. Тип версия-N DC признавает все типы смазок в настоящее время используемых в equipement передачи энергии.
Допуск космоса подшашки необходимо превысить. Внутренние и наружные гонки и имеют минимальную простую ширину «e», без любого гнезда, для обеспечения freewheel функции правильно как показано на следовать страницах.
Альтернативно, гонки можно сделать в случае если затвердетые стальные валы, или снабжения жилищем, к спецификации ниже. Поверхностная твердость законченной части должна быть HRC 60 до 62, для глубины минимума 0,6 mm.
Твердость ядра, который нужно быть HRC35 до 45. Шероховатость поверхности для превышения 22CLA. Максимальная конусность между гонками: 0 007 mm для ширины 25 mm.
Технические данные
Деталь | DC72218 (5C) - n |
Материал | GCr15 |
Dia скважины. | 72,217 mm |
Наружный dia. | 88,877 mm |
Ширина | 21 mm |
Емкость вращающего момента | 1279 N.m |
Переливающся через край скорости (imax) | 2600 r/min |
Переливающся через край скорости (amax) | 1300 r/min |
Вес | 0,31 kg |
Пакет | Коробка коробки или как ваши требования |
Размеры и емкости
Размер
|
TKN1) |
Переливаться через край скорости |
Космос подшашки
|
НЕТ. зажимов
|
Нет. подшашек |
Вес | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nm] | [min-1] | [минута -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
DC2222G-N | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8.33±0.075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - n | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33±0.075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - n | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - n | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - n | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - n | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - n | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - n | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - n | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - n | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100,000 | 8.33±0.1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
*-N DC10323A (5C) | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9.50±0.1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное =
» См. страница выбора 12 до 19
2) заскоки внутренней гонки
3) наружные заскоки гонки
*) фланец внутренней клетки центризуя на противоположности
сторона
**) Расширение допуска к ± 0 013 допустимому
Устанавливать пример
Изображения
Применение
Пакет
