Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BWX13143A |

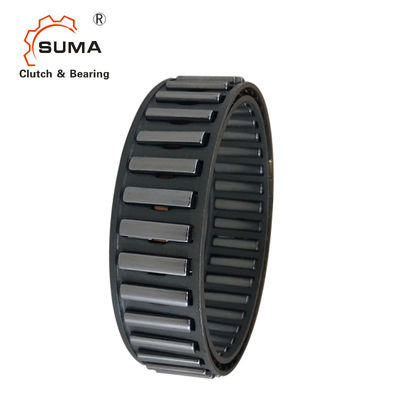

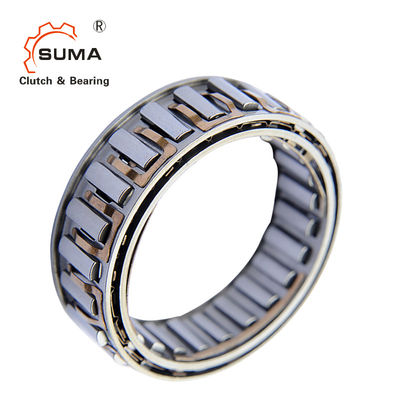

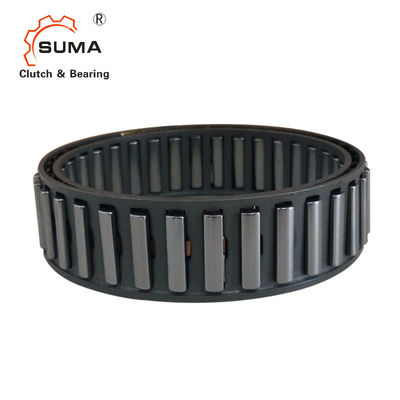

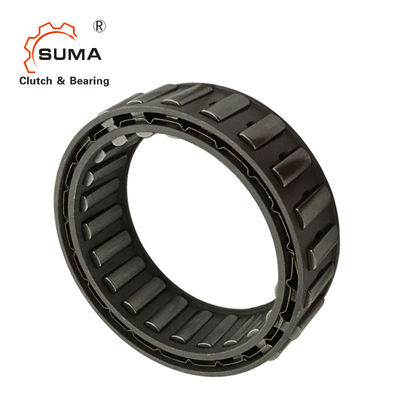

Подшашка 120Nm пути BWX13143A одного переливаясь через край кулачок муфты
Особенности
Клетка Freewheels BWX подшашка freewheels быть установленным между клиент-поставленными внутренними и наружными кольцами.
Freewheels BWX используйте как:
Backstops ➧
➧ переливаясь через край муфты
Индицирование ➧ Freewheels
Номинальные вращающие моменты до 4 900 Nm.
Отключать
Когда наружное кольцо вращает маховая сила причиняет подшашки поднять от внутренней гонки. Это уменьшает носку во время вольной деятельности.
Включать
Когда наружное кольцо вращает маховая сила отжимает подшашки против внутреннего кольца. Это увеличивает способность подшашек включить немедленно когда вращающий момент приложен.
Размеры и емкости
| Freewheel размер | Номинальное orque t MN Nm |
J +0 008 -0 005 mm |
D ±0,013 mm |
B mm |
K mm |
Количество подшашек | Прокладки сопротивления Количество |
Тормозные зажимы Количество |
Вес kg |
| BWX133590A | 63 | 22 225 | 38 887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27 767 | 44 425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38 092 | 54 750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41 275 | 57 937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44 450 | 61 112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49 721 | 66 383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49 721 | 66 383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49 721 | 66 383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54 765 | 71 427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54 765 | 71 427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54 765 | 71 427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54 765 | 71 427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54 765 | 71 427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57 760 | 74 427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72 217 | 88 882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72 217 | 88 882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72 217 | 88 882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79,6982 | 96 363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102 596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119 893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136 391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142 880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 с этим Freewheel фланец Sizethe центризуя внутренней клетки на правой стороне!
Допуск 2 внутреннего диаметра гонки кольца может быть увеличен ±0,013 mm!
Теоретический номинальный вращающий момент применяется только для идеальной концентричности между внутренним и наружным кольцом.
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент. См. страницу 14 для определения вращающего момента выбора.
Устанавливать пример
Боковое наведение клетки Freewheels может быть произведено эффект или плечом на наружном кольце или защитными кольцами или дисками предохранителя которые зафиксированы в наружном кольце. Должно быть никакие подрезы, гнезда, плечи или скашивают, или любой ексцентриситет что бы ни было, над „b размера «. Для легкости собрания мы рекомендуем, чтобы скашивали внутренние и наружные гонки под углом 15 градусов для leghts 3 mm.
Пример для приказывать
Пример для приказывать
Freewheel размер BWX 13143A, стандартный тип:
• BWX 13143A
Изображения
Прокладки сопротивления
Для уменьшения носки во время вольной деятельности между подшашками и внутренней гонкой, прокладки сопротивления сделали из износоустойчивого сплава меди бериллия прикреплены во внутреннюю клетку. Это приводит в увеличенном трении между внутренней клеткой и внутренней гонкой. Это противодействует индивидуальную активацию во время вольной деятельности, reby значительно уменьшая давление подшашки подшашки на внутренней гонке.
Тормозные зажимы
Некоторые freewheel размеры доступны с тормозными зажимами приспособленными на наружную клетку для предотвращения более дополнительного автоматического вращения клетки Freewheel ускорение du кольца быстрые и торможение наружного кольца (например в индицировании freewheels).
