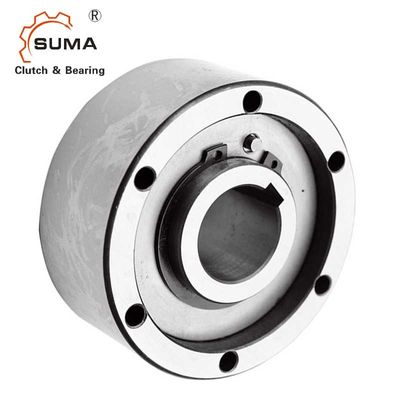

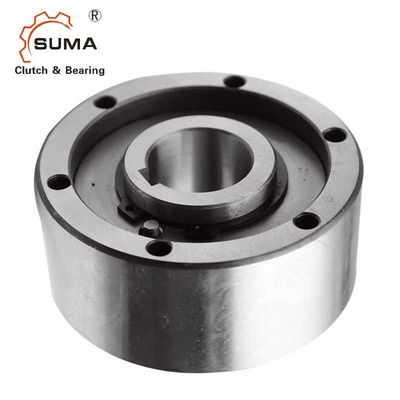

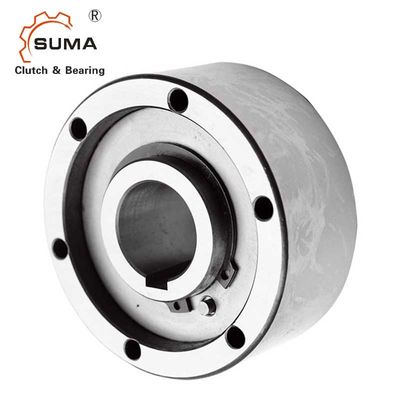

Сталь GC-D35110 один подшипник муфты подшашки пути 35MM
Особенности
Тип GC-D тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают серьги осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой, стандартная смазка масло.
Стандарт устанавливает наружная гонка приспосабливая в шпунтину и привинтил к скреплению. Innerrance открытто ключом к валу. Шпунтина для установить наружную гонку должна быть допуском H7, обеспечивает высокое axiality.
Это extensice серии используемое в системе машинного оборудования если пакующ, papermaking pringtingm, соткать, химический, медицинский, еда и так далее.
Размеры и емкости
Тип | Номинальный Вращающий момент Nm |
Переливаться через край Ограничиваясь скорость r/min |
Размер mm |
Вес Kg |
||||||
Внутренний Гонка |
Наружный Гонка |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1,30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2,00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3,90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6,00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7,20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9,20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
Установка
