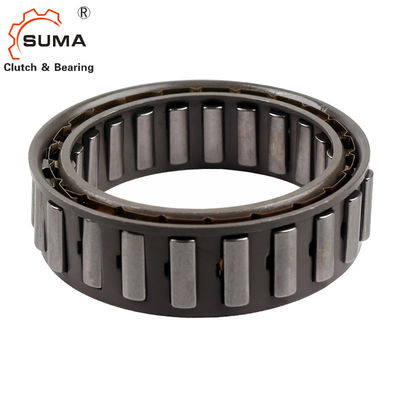

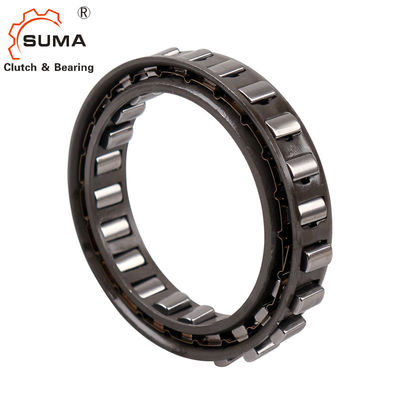

Подшипник муфты подшашки пути BW-13231 GCr15 центробежный один
Старт x подшашки
Внутренний Freewheels FXN оборудуйте со стартом x. подшашки. Старт x подшашки использован для backstops и муфт переливаться через край, при условии, что в вольной деятельности внутреннее кольцо вращает на высокой скорости и обеспечивает с переливаться через край муфты что управляя деятельность проведена на малой скорости. В вольной деятельности, маховая сила f c причиняет подшашку поднять от наружного следа. В этом работая государстве, freewheel работы свободные от носк, т.е. с неограниченным сроком службы.
Показано что на диаграмму 76-2 freewheel со стартом x подшашки в вольную деятельность. Подшашки, которые поддержаны в клетке соединенной с внутренним кольцом, вращают с внутренним кольцом. Сила f c Thecentrifugal которая приложена в центре притяжения s подшашки поворачивает coun-terclockwiseand подшашки отдыхает против кольца поддержки клетки. Это приводит в зазоре a между подшашкой и наружным следом; freewheel работы без контакта. Если внутренние уменшения скорости кольца до степени что влияние маховой силы на подшашке чем эта из силы FF весны, подшашка снова отдыхают на наружном кольце и, то freewheel готов запереть (диаграмма 76-3). Если использовано как переливаясь через край муфта, управляя скорость не должна превысить 40% из скорости старта.
Размер и емкость
Тип | Внутренний диаметр вала | Внешний диаметр вала | Максимальная ширина | Расклассифицированный вращающий момент сопротивления | ||
Di | Космос подшашки | de | Космос подшашки | B | N.m (kgf-m) | |
X-133818T | 20,345 | +0,008 до 0,005 | 37,008 |
+0,008 -0,005 |
10,0 | 49 (5,0) |
X-134939 | 22,225 | - | 38,887 | ±0.013 | 10,0 | 75 (7,6) |
BWC-13219A BW-13252 |
27,762 | - | 44,425 | - |
13,5 19,1 |
139 (14,2) 233 (23,8) |
X-135052 | 31,881 | - | 48,548 | - | 13,5 | 154 (15,7) |
X-135014 X-133399 | 37,317 | - | 53,980 | - |
12,0 15,9 |
185 (18,9) 309 (31,5) |
BW-13161 BWC-13230 |
38,092 | - | 54,750 | - |
13,5 15,9 |
251 (25,6) 323 (33,0) |
X-135005 | 38,568 | - | 55,207 | - | 20,5 | 422 (43,0) |
X-133400 | 40,485 | 一 | 57,150 | - | 22,3 | 534 (54,5) |
BW-13244 X-135067 | 41,275 | 一 | 57,937 | - |
13,5 17,4 |
212 (21,6) 343 (35,0) |
X-135041 | 44,450 | - | 61,112 | 一 | 13,5 | 226 (23,0) |
X-135349 | 47,325 | - | 63,987 | - | 13,5 | 343 (35,0) |
X-135036 | 47,408 | - | 64,075 | - | 22,3 | 667 (68,0) |
X-134398 | 49,720 | - | 66,383 | - | 19,1 | 667 (68,0) |
Тип d |
Диаметр Iinside
|
Внешний диаметр
|
Пронумеруйте подшашки |
Направление | Обозначение | Части Auxitiary |
Вес
|
|
(g) | ||||||||
X-133818T | 15,8 | 47,5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17,2 | 50,1 | 12 | D | C | 1 | T | 35 |
BWC-13219A | 21,5 | 56,9 | 14 | E | cc | 1 | T | 60 |
BW-13252 | E | c | 1 | T | 90 | |||
X-135052 | 24,6 | 62,0 | 16 | D | c | 1 | CL | 65 |
X-135014 | 18 | E | c | 1 | CL | 65 | ||
X-133399 | 28,9 | 69,1 | 18 | E | c | 1 | 90 | |
BW-13161 | E | c | 1 | 75 | ||||
BWC-13230 | 29,5 | 70,1 | 18 | D | cc | 1 | T.ST | 90 |
X-135005 | 30,9 | 70,7 | 18 | D | c | 1 | CL.ST | 110 |
X-133400 | 32,4 | 71,5 | 18 | E | c | 1 | 135 | |
BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
X-135067 | 33,0 | 72,5 | 18 | D | c | 1 | T | 105 |
X-135041 | 35,5 | 76,4 | 20 | E | c | EB.CL | 100 | |
X-135349 | 37,9 | 80,0 | 22 | D | c | 1 | 90 | |
X-135036 | 37,9 | 80,1 | 22 | E | c | 1 | CL.ST | 150 |
X-134398 | 39,7 | 83,0 | 22 | D | c | 1 | CL.ST | 135 |
Тип | Внутренний диаметр вала | Внешний диаметр вала | Максимальная ширина | Расклассифицированный вращающий момент сопротивления | ||
Di | Космос подшашки | De | Космос подшашки | B | N.M (kgf.m) | |
x-135006 | 54,572 | +0.008-0.005 | 71,211 | ±0.013 | 20,5 | 799 (81,5) |
BW-13231 |
54,765 |
— |
71,427 |
— |
13,5 | 402 (41,0) |
BW-13214 | 15,9 | 363 (37,0) | ||||
BW-13167 | 15,9 | 569 (58,0) | ||||
BW-13209 |
57,760 |
— |
74,427 |
— |
13,5 | 554 (56,5) |
BWC-13239B | 15,9 | 711 (72,5) | ||||
BW-13238 | 21,0 | 1050 (107) | ||||
X-133401 | 59,538 | — | 76,200 | — | 25,4 | 1350 (138) |
BW-13243 |
72,217 |
— |
88,882 |
—
|
13,5 | 637 (65,0) |
BWC-13168 | 21,0 | 1510 (154) | ||||
BWC-13229 | 21,6 | 1325 (135) | ||||
BW-13255 | 26,7 | 1920 (196) | ||||
X-133614C | 83,596 | ±0.013 | 102,555 | — | 25,4 | 3040 (310) |
X-133402 | 85,776 | — | 104,775 | — | 25,4 | 3090 (315) |
BWC-13251 |
103,231 |
— |
119,944 |
— |
15,4 | 789 (80,5) |
BWC-13261 | 15,4 | 1580 (161) | ||||
X-133639 | 103,231 | — | 122,230 | — | 25,4 | 4410 (450) |
X-133403 | 123,881 | — | 142,880 | — | 25,4 | 5740 (585) |
Тип d |
Диаметр Iinside D |
Внешний диаметр D |
Количество подшашек | Направление | Обозначение | Части Auxitiary |
Вес (g) |
|
X-135006 | 43,6 | 89,1 | 24 | D | C | 1 | CL.ST | 60 |
BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43,8 | 89,3 | 14 | D | c | 1 | T.ST | 105 |
BW-13167 | 22 | E | c | 1 | 120 | |||
BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
BWC-13239B | 46,2 | 93,1 | 26 | D | cc | 1 | CL.ST | 125 |
BW-13238 | 26 | E | c | 1 | 175 | |||
X-133401 | 47,6 | 95,3 | 26 | E | c | 1 | 220 | |
BW -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57,7 | 111 |
30 30 |
E E |
cc cc |
1 | EB |
210 190 |
BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
•X-133614C | 66,7 | 128 | 34 | E | c | 1 | CL. | 350 |
X-133402 | 68,6 | 131 | 34 | E | c | 1 | 350 | |
BWC-13251 BWC-13261 | 82,5 | 150 |
18 36 |
D D |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82,5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
X-133403 | 99,1 | 179 | 44 | E | c | 1 | 480 |
