Переливаться через край подшипник муфты
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | CKF-A50150 |

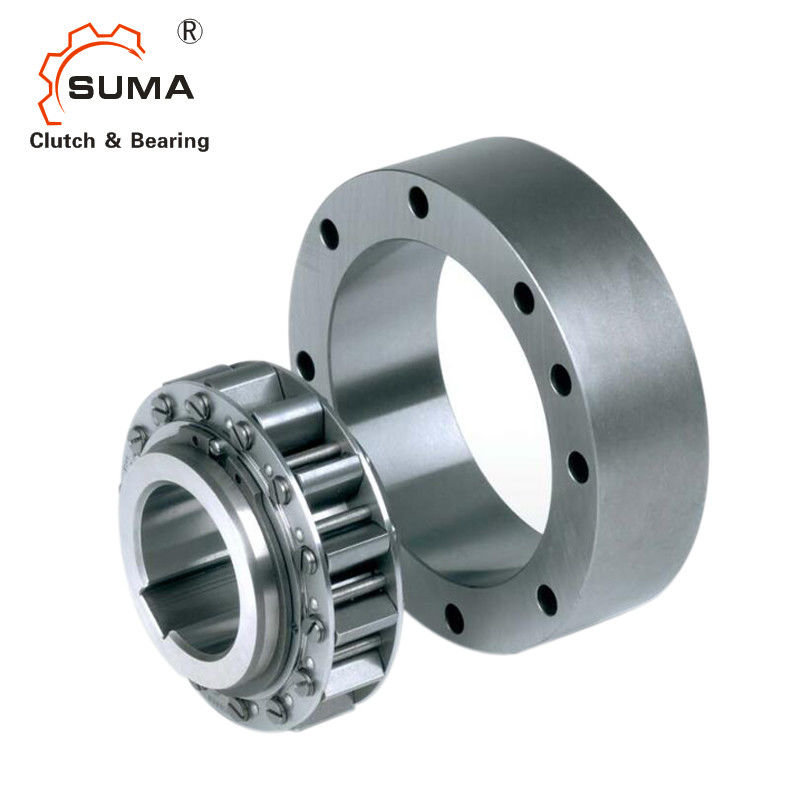

Тип ролика пути CKF-A50150 одно нося переливающся через край подшипник муфты для индустрии
Особенности
CKF-A внеконтактный тип одно муфта подшашки пути. Внутреннее кольцо конструировано для однонаправленной функции без поддержки подшипника. Подшипник необходимо установить для обеспечения coaxiality внутреннего кольца и наружного кольца при использовании.
При использовании для предотвращения реверсирования, необходимо проверить что скорость не должна быть ниже чем минимальное позволяемое значение для превышения скорости, как показано в таблице ниже.
Эта модель главным образом использована для предотвращения реверсирования под высокоскоростными условиями труда. Ее можно также использовать для высокоскоростной переливаясь через край муфты и низкоскоростного прибора переключения привода клина.
Технические данные
| Деталь | CKF-A50150 |
| Материал | GCr15 |
| Dia скважины. | 50 mm |
| Наружный dia. | 150 mm |
| Ширина (b) | 40 mm |
| Емкость вращающего момента | 1120 N.m |
| Переливающся через край ограничиваясь скорость (внутренняя гонка) | 4000 r/min |
| Переливающся через край ограничиваясь скорость (наружная гонка) | 610 r/min |
| Вес | 4,7 kg |
| Пакет | Коробка коробки или как ваши требования |
Размеры и емкости
| Тип | Вращающий момент Nm |
Переливаться через край Ограниченная скорость r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | Вес [kg] |
||
| вне гонка | внутренняя гонка | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1,50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1,60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1,80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2,10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2,90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3,10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4,70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5,40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8,5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
Старт x подшашки
Внутренний Freewheels FXN оборудуйте со стартом x. подшашки. Старт x подшашки использован для backstops и муфт переливаться через край, при условии, что в вольной деятельности внутреннее кольцо вращает на высокой скорости и обеспечивает с переливаться через край муфты что управляя деятельность проведена на малой скорости. В вольной деятельности, маховая сила f c причиняет подшашку поднять от наружного следа. В этом работая государстве, freewheel работы свободные от носк, т.е. с неограниченным сроком службы.
Показано что на диаграмму 76-2 freewheel со стартом x подшашки в вольную деятельность. Подшашки, которые поддержаны в клетке соединенной с внутренним кольцом, вращают с внутренним кольцом. Сила f c Thecentrifugal которая приложена в центре притяжения s подшашки поворачивает coun-terclockwiseand подшашки отдыхает против кольца поддержки клетки. Это приводит в зазоре a между подшашкой и наружным следом; freewheel работы без контакта. Если внутренние уменшения скорости кольца до степени что влияние маховой силы на подшашке чем эта из силы FF весны, подшашка снова отдыхают на наружном кольце и, то freewheel готов запереть (диаграмма 76-3). Если использовано как переливаясь через край муфта, управляя скорость не должна превысить 40% из скорости старта.
