Переливаться через край подшипник муфты
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | BD20 |

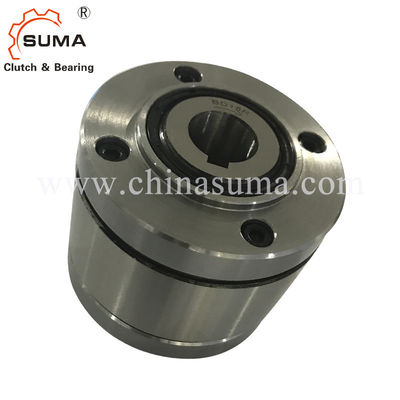

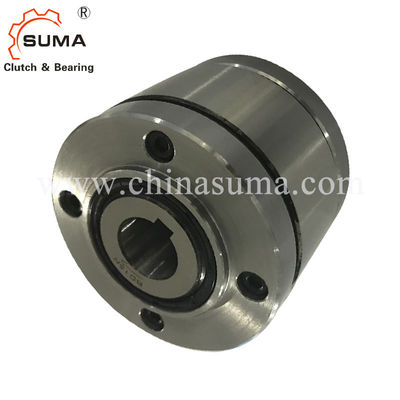

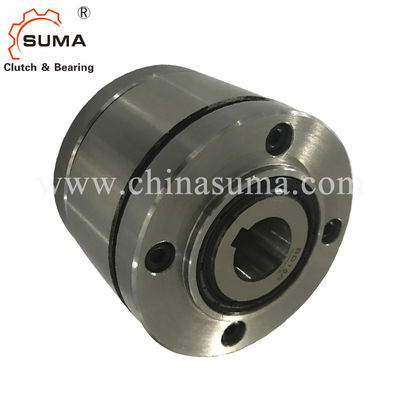

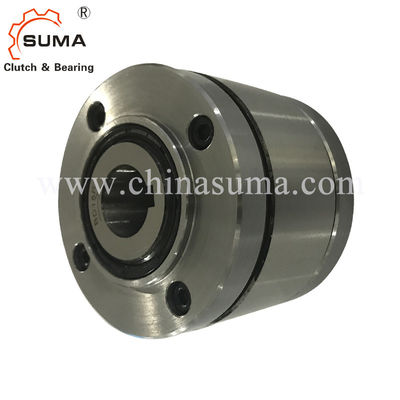

BD20 полные Freewheel 1700RPM переливаясь через край подшипник муфты
Особенности
Полный Freewheels BD… x загерметизированная подшашка freewheels с шарикоподшипниками и стартом x. подшашки. Они поставленное маслонаполненное. Старт x подшашки обеспечивает свободную от носк вольную деятельность когда внутреннее кольцо вращает на высокой скорости.
Freewheels BD… x используйте как:
Backstops ➧
➧ переливаясь через край муфты
для применений с высокоскоростной вольной деятельностью и при использовании как переливаясь через край муфта с низкоскоростной управляя деятельностью.
Номинальные вращающие моменты до 42 500 Nm.
Скважины до 150 mm.
Технические данные
| Деталь | BD20 |
| Внутренний dia. | 20 mm |
| Наружный dia. | 106 mm |
| Ширина | 77 mm |
| Вращающий момент | 420 Nm |
| Вес | 3,8 kg |
| Порт | Шанхай; Нинбо |
| Срок поставки | 10-15 дней |
| Пакет | деревянный пакет, пакет коробки, etc |
| Применение | Транспортер, электрический двигатель, ковшовый элеватор, etc |
Размеры и емкости
|
Freew размер пятки |
Тип |
Nom вращающий момент inal |
Старт подшашки на внутреннюю скорость min-1 кольца |
Максимальная скорость freew кольца пятки бега min-1 |
Наружное кольцо управляет min-1 | mm |
Скважина d dard mm |
mm | максимальный mm | B mm |
D mm |
F mm |
G ** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z ** |
Вэй ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент. См. страницу 14 для определения вращающего момента выбора.
Шпоночное соединение согласно DIN 6885, страница 1 • Допуск ширины JS10 шпоночного соединения.
* шпоночное соединение согласно DIN 6885, страница 3 • Допуск ширины JS10 шпоночного соединения.
** Z = количество выстучанных отверстий g на круге T. тангажа.
Устанавливать пример
Полный Freewheel BD 45 SX как переливаясь через край муфта на конце вала высокоскоростного вращая главного привода машины ткани. Цепное колесо соединено к вспомогательному приводу. В нормальном функционировании (вольной деятельности) внутренние заскоки кольца и наружное кольцо на остановке со скрепленное болтами на цепном колесе. Во время установки, машина управляется медленно идущим вспомогательным i-liary приводом через привод с цепной передачей и freewheel который работает в управляя деятельности. С быстрым ходом внутреннего кольца в вольной деятельности, использован тип старт x подшашки; подшашки работают в вольной деятельности без контакта и следовательно свободны от носк.
Установка
Часть приложения клиента центризована на диаметре r и скреплена болтами дальше к стороне. Пилот на крышках особенно соответствующий для на taching более небольшие и более узкие части (цепные колеса, колеса шестерни etc.). Клиент должен обеспечить сборочные винты необходимой длины для того чтобы установить часть приложения.
Допуск вала должен быть ISO h6 или j6 и допуск пилотного диаметра r части приложения должны быть ISO H7 или J7.
Пример для приказывать
Freewheel размер BD 30, тип со стартом x подшашки
и скважина 45 mm:
• BD 30 DX, d = 45 mm
