| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FPD448Z |

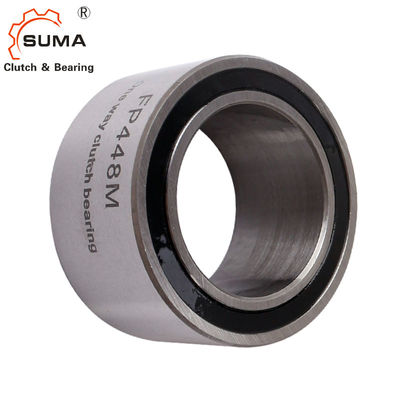

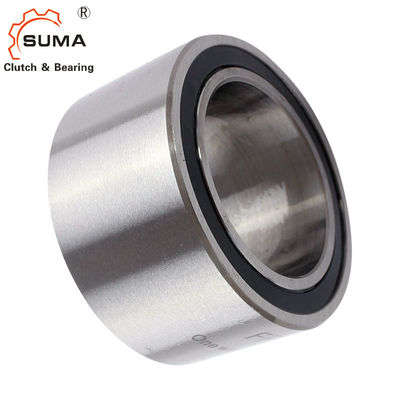

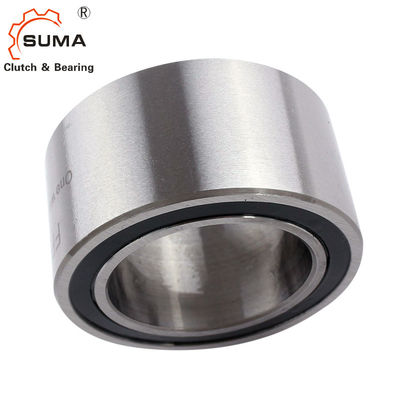

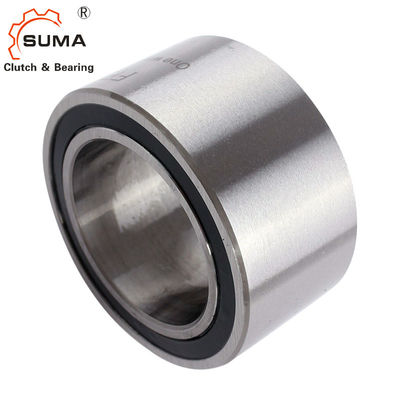

FPD448Z 35*53*34mm Freewheel один подшипник муфты пути
Особенности
Подшипник
Freewheel муфта включает подшипники шарика и ролика. Дополнительная внешняя нося поддержка не необходима.
Давление пригонки прессы
Давление пригонки прессы необходимо приложить к шарикам.
Зажимать направление
Стрелка на внутреннем кольце обозначает направление внутреннего кольца зажимая.
Ширина: 34 mm
Рабочая температура: максимальное 100° c
Смазка
Оперативная смазка масла продолжительности жизни
Установка
Допуски установки
Вал h5; эпицентр деятельности H6
Сопрягая части
Твердеть и молоть сопрягая частей не необходимы. Тщательно очистите (смазать свободно) сопрягая части около freewheel муфта так же, как freewheel кольца муфты перед делать пригонку прессы.
Компоненты
| Freewheel муфта | |
| element* вставки | FE 400 m (весна меандра) |
|
FE 400 z (натяжная пружина) |
|
| + Raceways | Носить стальной, затвердетый и земной |
| внутреннее кольцо | Пригонка прессы |
|
наружное кольцо |
Пригонка прессы |
| + шарикоподшипник | Интегрированный |
|
+ подшипник ролика |
RL 400 |
| + смазка | Смазка масла продолжительности жизни |
Технические данные
Размеры и емкости
| Модель | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Вес | Деталь нет. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2 000 | 7 679 | 6 397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2 000 | 7 679 | 6 397 | 0,09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1 800 | 8 104 | 7 241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1 800 | 8 104 | 7 241 | 0,12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1 700 | 9 201 | 8 142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1 700 | 9 201 | 8 142 | 0,15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1 300 | 11 642 | 13 440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1 300 | 11 642 | 13 440 | 0,23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1 100 | 13 070 | 17 063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
Изображения
