RSXM38 Backstop 24MM один подшипник муфты подшашки пути

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: RSXM38
Количество мин заказа: 1
Цена: USD260-USD350 PER PIECE
Упаковывая детали: Деревянный случай
Время доставки: 7-10 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Поставка способности: 1000пкс в месяц
Название продукта: Подшипник муфты обгонной муфты RSXM38 Материал: Сталь подшипника Гкр15
Размер: 20.25*90*24mm Емкость вращающего момента: 135Nm
Скорость вращения: 18500рпм Гарантия: 1 год
Вес блока: 0.95КГ OEM: Примите
Высокий свет:

Подшипник муфты подшашки RSXM38

,

Один подшипник муфты подшашки пути

,

Один подшипник подшашки пути

RSXM38 Backstop 24MM один подшипник муфты подшашки пути

Особенности

Серия RSXM завершает небольшое к среднему ряду backstop, который начал с сильно успешной программой RSCI. Тип RSXM центробежное поднимает тип подшашки freewheel с вращать внутренней гонки. Только конструируют внутреннюю гонку для вольного. Не само-поддержанный тип. Подшипники необходимо обеспечить, что обеспечили концентричность внутренних и наружных гонок и поддержку осевую и радиальные нагрузки, как показано overleaf. Пределами концентричности и бега-вне необходимо наблюдать.
Тип RSXM признавает все типы смазки в настоящее время используемые в оборудовании передачи энергии. Возможно установить эти freewheels сразу в коробках передач без отдельной смазки. Ist тумана масла вообще достаточные. Смазка тавота может быть приемлема если блок работает главным образом в переливаясь через край условии, то как на E-моторах. При использовании как backstop, ее необходимо проверить что переливаясь через край скорость не пойдет под минимальной скоростью уступанной характерная таблица.

Размер и емкость



Тип Dia скважины. Вращающий момент Переливаться через край скорости





RSXM dH7 TKN1) nmax2) nimin3) nimax4) D5) D1h6 D2H7 L Вес
[mm] [Nm] [min-1] [min-1] [min-1] [mm] [mm] [mm] [mm] [kg]
31 20 100 340 820 20000 85 31 55 24 0,75
38 20,25 135 320 770 18500 90 38 62 24 0,95
46 25,3 425 300 720 13500 95 46 70 35 1,4
51 30,35 525 220 525 12500 105 51 75 35 1,8
56 35,4 625 210 500 11500 110 56 80 35 1,8
61 35,4 420 265 640 14000 120 61 85 25 1,8
66 35.40.45 850 200 480 10000 132 66 90 35 2,7
76 40.45.50 1100 190 460 9000 140 76 100 35 3,1
86 45,5 1450 180 440 8000 150 86 110 40 4,2
101 45.55.60.70 1950 175 420 6500 175 101 125 50 7,3

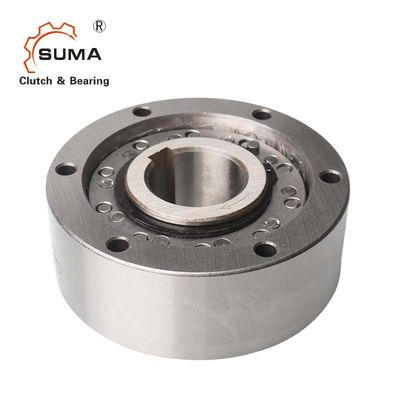

RSXM38 Backstop 24MM один подшипник муфты подшашки пути 0

ПРИМЕЧАНИЯ

1) × 2 t KN t максимальное = «ссылается на страницу выбора 10 до 13

2) Это максимальное - позволяемую скорость n передачи вращающего момента максимальную необходимо превысить передавая вращающий момент.

3) Это минимальное позволяемое переливаясь через край imin n скорости не должно быть rdeuced под работой в непрерывном режиме. Возможное уменьшение этой минимальной скорости в запросе.

4) Заскоки внутренней гонки. Шпоночное соединение к DIN 6885,1

5) Допуск +1" ссылается на инструкции устанавливать и обслуживания

Установка

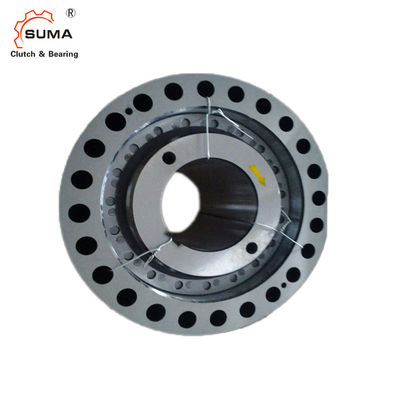

RSXM38 Backstop 24MM один подшипник муфты подшашки пути 1

Изображения

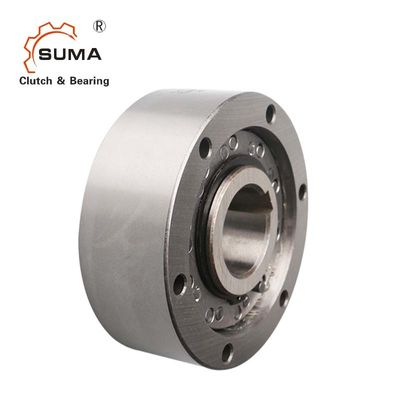

RSXM38 Backstop 24MM один подшипник муфты подшашки пути 2

RSXM38 Backstop 24MM один подшипник муфты подшашки пути 3
