Место происхождения: | Китай |
---|---|
Фирменное наименование: | SUMA |
Сертификация: | ISO SGS |
Номер модели: | FK6206 FK6206 2RS |
Количество мин заказа: | 1 |
Цена: | USD500-USD2000 PER PIECE |
Упаковывая детали: | Коробка коробки |
Время доставки: | 10-15 дни |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, PayPal |
Поставка способности: | 1000pcs в месяц |
Название продукта: | Муфта ролика нося FK6206 FK6206 2RS | Материал: | GCr15 нося сталь |
---|---|---|---|
Емкость вращающего момента: | 148Nm | Скорость вращения: | 2800-10800RPM |
ВЕС БЛОКА: | 0.23kg | Гарантия: | 1 год |
РАЗМЕР: | 30*62*16mm | Пакет: | коробка коробки или деревянный случай |
Высокий свет: | Подшипник муфты ролика FK6206,подшипник муфты ролика 148Nm,Муфта ролика пути FK6206 2RS одного |

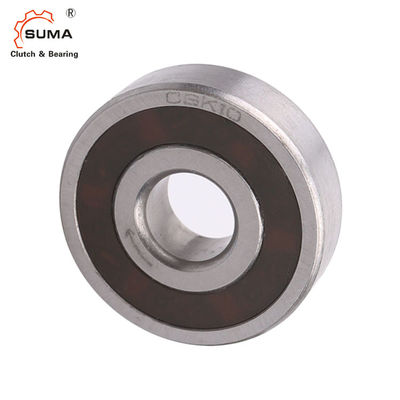

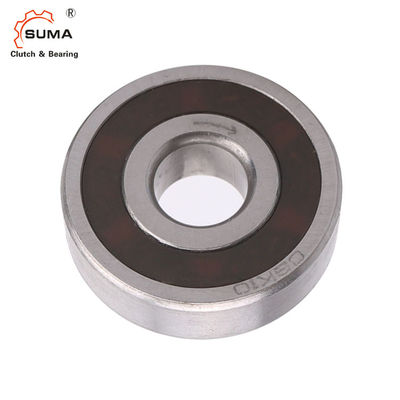

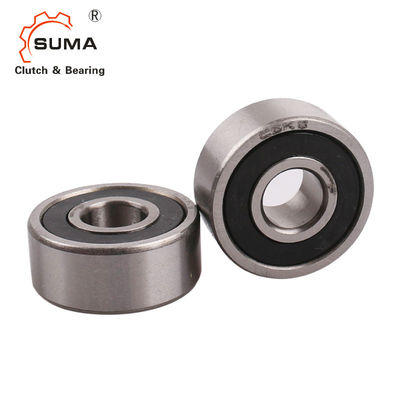

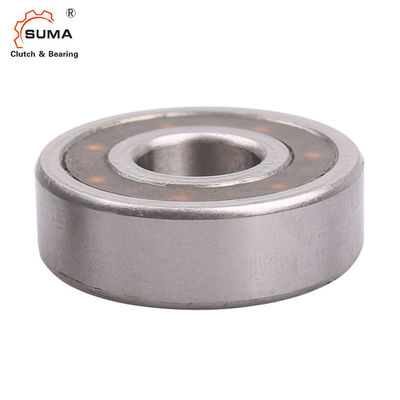

FK6206 FK6206 2RS 148Nm Freewheel подшипник муфты ролика
Особенности
Ширина
12 / 14/15/16/17/18 mm
Рабочая температура
максимальное 140°C
Более высокие температуры по запросу
максимальное 110°C (дизайн 2RS с уплотнениями RS)
Смазка
Серия FK 2RS с уплотнениями
Оперативная смазка тавота продолжительности жизни
Серия FK без дисков уплотнения
Смазка масла или тавота
Поставленный с защитой от коррозии.
Установка
Допуски установки
Вал n6; эпицентр деятельности N7
Сопрягая части
Твердеть и молоть сопрягая частей не необходимы. Тщательно очистите (смазать свободно) сопрягая части около freewheel муфта так же, как freewheel кольца муфты перед делать пригонку прессы.
Подшипник
Freewheel муфта включает подшипники шарика и ролика. Дополнительная внешняя нося поддержка не необходима.
Давление пригонки прессы
Давление пригонки прессы необходимо приложить к шарикам.
Зажимать направление
Стрелка на внутреннем кольце обозначает направление внутреннего кольца зажимая.
Размеры и емкости
Рисуя сказание:
d = внутренний диаметр d = наружный диаметр w = ширина r = радиус края t = вращающий момент скорость n = вращения c = емкость нагрузки
Обозначение |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Cdyn. [N] |
Cstat. [N] |
r [mm] |
Вес [kg] |
Деталь нет. |
FK 6203 | 17 | 40 | 12 | 53 | 10 800 | 6 245 | 3 441 | 1,0 | 0,07 | 301065 |
FK 6203-RS | 17 | 40 | 12 | 53 | 3 700 | 6 245 | 3 441 | 1,0 | 0,07 | 301079 |
FK 6204 | 20 | 47 | 14 | 60 | 7 500 | 6 869 | 4 268 | 1,5 | 0,12 | 301068 |
FK 6204-2RS | 20 | 47 | 14 | 60 | 3 200 | 6 869 | 4 268 | 1,5 | 0,12 | 301087 |
FK 6205 | 25 | 52 | 15 | 104 | 5 400 | 7 448 | 5 146 | 1,5 | 0,15 | 301070 |
FK 6205-2RS | 25 | 52 | 15 | 104 | 2 800 | 7 448 | 5 146 | 1,5 | 0,15 | 301092 |
FK 6206 | 30 | 62 | 16 | 148 | 5 100 | 7 859 | 6 066 | 1,5 | 0,23 | 301074 |
FK 6206-2RS | 30 | 62 | 16 | 148 | 2 400 | 7 859 | 6 066 | 1,5 | 0,23 | 301103 |
FK 6207 | 35 | 72 | 17 | 265 | 3 700 | 8 902 | 7 819 | 2,7 | 0,34 | 301077 |
FK 6207-2RS | 35 | 72 | 17 | 265 | 1 900 | 8 902 | 7 819 | 2,7 | 0,34 | 301108 |
FK 6208 | 40 | 80 | 18 | 267 | 3 700 | 8 902 | 7 752 | 2,7 | 0,45 | 301078 |
FK 6208-2RS | 40 | 80 | 18 | 267 | 1 900 | 8 902 | 7 752 | 2,7 | 0,45 | 301110 |
FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,17 | 301098 |
Все спецификации для серий FK 2RS (с уплотнениями) и серий FK (без уплотнений)
Определенный номинальный вращающий момент основан на достаточной жесткости сопрягая частей.
Скорость вращения n для серии FK (без уплотнений) = скорость блока собрания своиственная
Скорость вращения n для серии FK 2RS (с уплотнениями) = разница в скорости сопрягая частей.
Задний крутящий момент на ведущем вале задержан рукой вращающего момента. Руку вращающего момента необходимо зажать в положение. Она должна иметь игру 0,5 дюймов в осевом и в радиальном направлении.
Backstops FRHM поставлены для посадки с гарантированным зазором. Необходимы setscrews на внутреннем кольце обеспечены для осевого удерживания, воротников вала.
