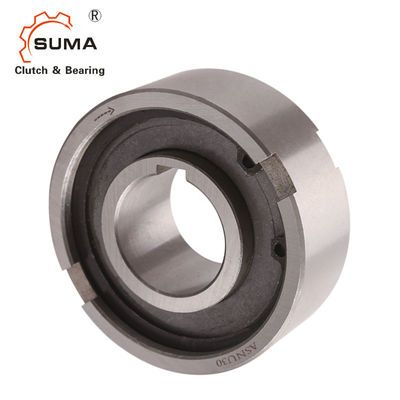

Подшипник муфты ролика иглы подшашки ASNU60 NFS60 TFS60

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: ASNU60 NFS60 TFS60
Количество мин заказа: 1
Цена: USD45-USD52 PER PIECE
Упаковывая детали: Коробка коробки
Время доставки: 10-15 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Поставка способности: 1000pcs в месяц
Название продукта: Тип клина нося ASNU60 NFS60 TFS60 Материал: Сталь подшипника Гкр15
Емкость вращающего момента: 1825Nm Скорость вращения: 750рпм
Вес блока: 2.77Kg Гарантия: 1 год
Размер: 60*110*46mm OEM: Примите
Высокий свет:

Подшипник муфты ролика иглы подшашки

,

Подшипник муфты ролика иглы TFS60

,

Муфты подшипника ролика иглы NFS60

Тип одно поставщик подшашки ASNU60 NFS60 TFS60 подшипников муфты пути



Особенности подшипников муфты пути ролика одного





NFS TFS ASNU тип ролика freewheel поддержанный не-подшипник. Носить axil и радиальная нагрузка supporte.

Смазка и запечатывание должны также быть предусмотрены установкой.

В виду того что тип одно муфта NFS ASNU пути тип ролика без поддержанного подшипника, необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой.

Пользуются ключом внутренняя гонка к валу.

Наружная гонка имеет положительный допуск n6, для того чтобы дать fitin прессы снабжение жилищем H7.



Технические данные подшипников муфты пути ролика одного ASNU


Название продукта Один подшипник муфты пути
Модель ASNU60 NFS60 TFS60
Материал Хромовая сталь GCr15
Внутренний диаметр 60mm
Наружный диаметр 110mm
Толщина 46mm
Емкость вращающего момента 1825Nm
Скорость вращения750RPM
Вес 2.77kg
Пакет Коробка коробки/деревянная коробка



Размеры и емкости подшипников муфты пути ролика одного

Тип Размер



TKN1)

Переливаться через край

Скорости



Вес



Вращающий момент сопротивления

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


ПРИМЕЧАНИЯ

ASNU8-12, шпоночное соединение ASNU200 к DIN 6885. 1,

другие размеры к DIN 6885,3
1) t максимальный = 2 раза; T KN
2) заскоки внутренней гонки
3) наружные заскоки гонки

Устанавливать пример


Изображения

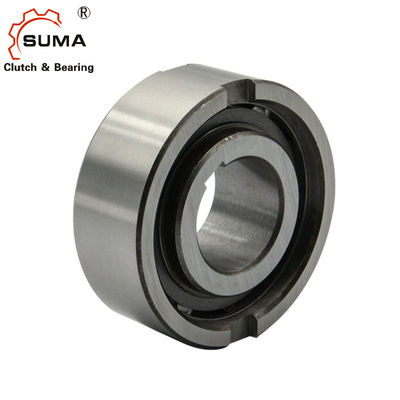

Подшипник муфты ролика иглы подшашки ASNU60 NFS60 TFS60 2

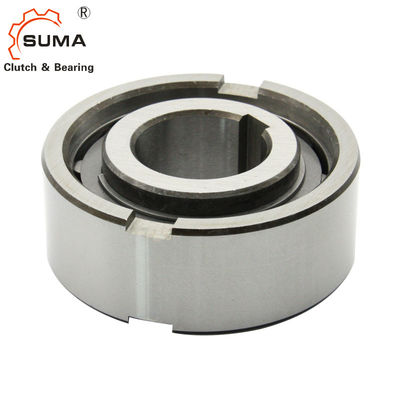

Подшипник муфты ролика иглы подшашки ASNU60 NFS60 TFS60 3
