Муфта кулачка Backstop пути BS95 одно для предохранения вращения
  • Муфта кулачка Backstop пути BS95 одно для предохранения вращения
  • Муфта кулачка Backstop пути BS95 одно для предохранения вращения
  • Муфта кулачка Backstop пути BS95 одно для предохранения вращения
  • Муфта кулачка Backstop пути BS95 одно для предохранения вращения

Муфта кулачка Backstop пути BS95 одно для предохранения вращения

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели BS95
Детали продукта
Название продукта:
Муфта кулачка нося BS95
Материал:
GCr15 нося сталь
Размер скважины:
70-95mm
Емкость вращающего момента:
7840Nm
ВЕС БЛОКА:
32kg
Гарантия:
1 год
Скорость вращения:
250rpm
Наружный Dia.:
230mm
Толщина:
115 mm
Высокий свет:

одна муфта кулачка backstop пути

,

Муфта кулачка backstop BS95

,

Подшипник backstop пути BS95 одно

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD420-USD540 PER PIECE
Упаковывая детали
Коробка коробки
Время доставки
10-15 дни
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
1000pcs в месяц
Характер продукции

Муфта кулачка муфты Backstop BS95 нося один путь



Особенности

Муфты кулачка серии BS запланированы для применений где обратное вращение низкооборотного вала головы транспортера быть предотвращенным (backstopping).



1. Для предохранения вращения в обратном направлении на малых ходах на транспортерах или насосах.
2. Перед установкой, проверьте что направление вращения внутренней гонки муфты кулачка BS (показанной стрелкой на внутреннем

гонка) это же как направление вращения транспортера.
3. безопасно установить руку вращающего момента к муфте кулачка BS используя болты прочности 10,9 или высокой. Убеждайтесь что контакт





Размеры и емкости






Модель

Вращающий момент
Емкость
(Nm)
Максимальный.
Переливаться через край
(r/min)
Внутренняя гонка

Сопротивление
Вращающий момент
(Nm)




B


C


PCD
D


E


S

HM
Тангаж Size×
× No.of выстучало отверстия


Вес

(kg)

BS30 294 350 0,58 64 90 64 80 45 13 M 6 ×P1.0×4 2,1
BS50 784 300 0,98 67 125 67 110 70 16 M 8 ×P1.25×4 4,0
BS65 1570 340 3,92 90 160 85 140 90 20 M10 ×P1.5×6 11,5
BS75 2450 300 5,88 90 170 85 150 100 20 M10 ×P1.5×6 13,1
BS85 5880 300 7,84 115 210 110 185 115 30 M12 ×P1.75×6 24,7
BS95 7840 250 9,8 115 230 110 200 130 30 M14 ×P2.0× 6 29,4
BS110 10800 250 14,7 115 270 110 220 150 30 M16 ×P2.0× 6 34,2
BS135 15700 200 19,6 135 320 130 280 180 30 M16 ×P2.0× 8 68
Тип

Емкость вращающего момента

(Nm)

Максимальн Overrunning

(r/min)

Внутренняя гонка

Сопротивление

Вращающий момент

(Nm)

B C

PCD

D

E S

HM

T.H.S.XP-Q'ty

G.F.H. (Размер)

Q.G.

(kg)

BS 160 24 500 100 34,3 135 360 130 315 220 40 M20xP2.5-10 PT 1/4 0,12
BS 200 37 200 100 44,1 150 430 145 380 265 40 M22xP2.5- 8 PT 1/4 0,14
BS 220 49 000 80 73,5 235 500 230 420 290 40 M20xP2.5-16 PT 1/4 0,8
BS 250 88 200 50 93,1 295 600 290 530 330 50 M24xP3.0-16 PT 1/4 1,1
BS 270 123 000 50 98 295 650 290 575 370 50 M24xP3.0-16 PT 1/4 1,2
BS300 176 000 50 108 295 780 290 690 470 60 M30xP3.5-16 PT 1/4 1,3
BS335 265 000 50 137 305 850 320 750 495 70 M36xP4.0-16 PT 1/4 1,4
BS350 314 000 50 157 320 930 360 815 535 70 M36xP4.0-16 PT 1/4 1,5
BS425 510 000 50 216 440 1 030 450 940 635 70 M36xP4.0-18 Масло 6,000ml
BS450 686 000 50 245 450 1 090 480 990 645 80 M42xP4.5-18 Масло 7,000ml



4. Порекомендованный допуск вала h7 или h8.
5. Вводя муфту кулачка BS на вале, придайте давление только на внутренней гонке. Не выстучайте внутреннюю гонку сразу с молотком или не приложите никакую силу на наружных гонке, уплотнении пыли, или плите пыли.



Установка и соединение



6. Всегда используйте параллельный ключ для установки на вал и после этого фиксируйте муфту кулачка BS к валу с замыкающей плитой. Никогда не используйте сплющенный ключ.
7. При установке моделей над BS160 (типами смазанными тавотом), место одно масла 4 затыкает внутри
Сразу нижнее положение. Это учитывает легкий дренаж тавота для очищать.
8. Пока вал вращает, конец руки вращающего момента отбросит в некоторой степени в направлении вращения. Поддержите руку вращающего момента

конец только в направлении вращения, только быть уверенный позволить ему некоторое количество свободного качания. Если конец руки вращающего момента исправлен безопасно

(см. диаграмму установки), внутренность муфты будет переплетенной, и это может привести в повреждении к компонентам.
9. Для моделей BS30 к BS200, одиночная рука вращающего момента на одной стороне достаточна, но на модели 220 к BS450, использует 2 оружия вращающего момента, одного на каждой стороне. Установите оружие вращающего момента равномерно так сила передана через центр муфты.
10. унифицированы оружия вращающего момента для муфты кулачка BS.



Изображения

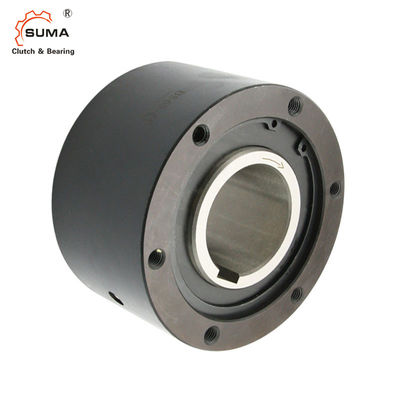

Муфта кулачка Backstop пути BS95 одно для предохранения вращения 6

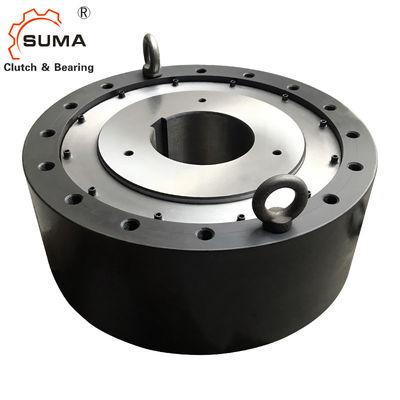

Муфта кулачка Backstop пути BS95 одно для предохранения вращения 7

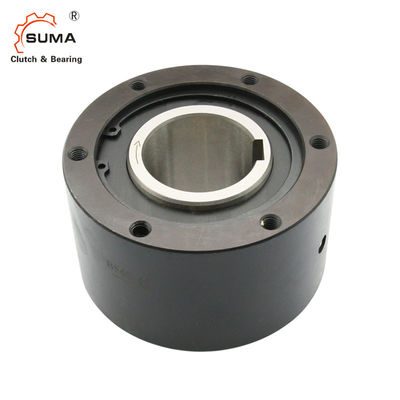

Муфта кулачка Backstop пути BS95 одно для предохранения вращения 8
