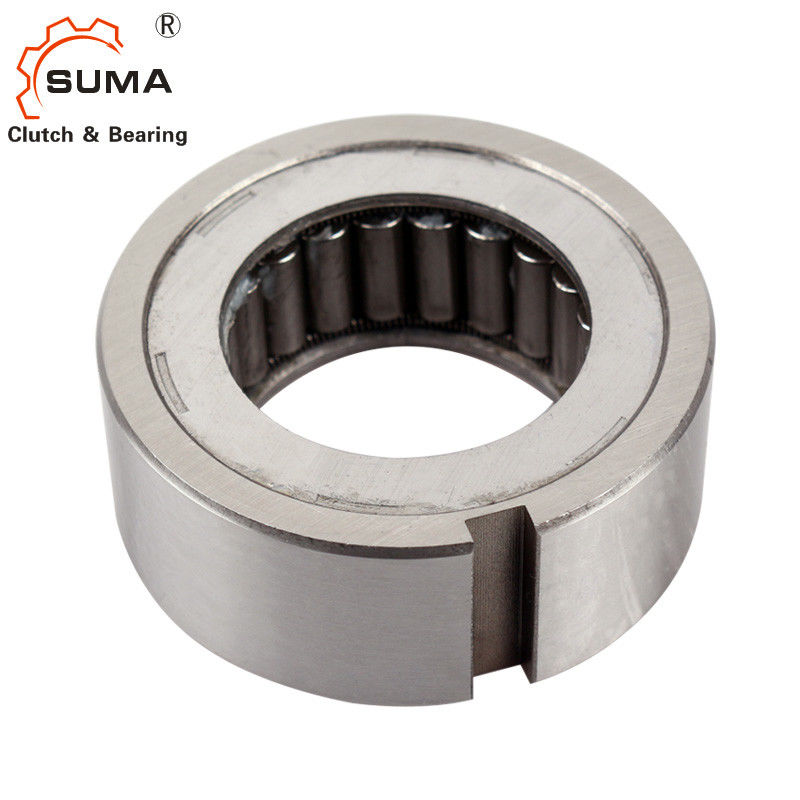

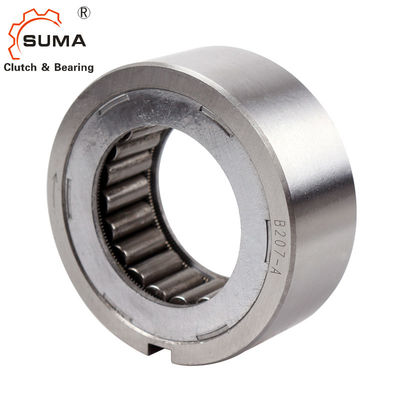

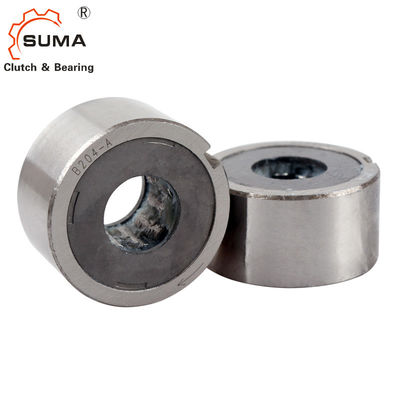

Муфта пути B205 B206 B207 одного нося муфту кулачка Backstop
Установка и использование
1. Муфта кулачка 200 серий установленный вал, поэтому вал на котором муфта установлена необходимо затвердеть к mm глубины случая Rc 56-60 и 1,5 после молоть. Молотилка к (16micro-inch) финишу 1.5S. Конусность этого вала не должна превысить 0,01 mm в 50mm.
2. Для установки муфты, установите муфту с подшипниками на обеих сторонах или на одной стороне для того чтобы получить концентричность между валом и гонкой муфты наружной и занять нагрузки радиальных или тяги которые могут работать на наружной гонке или вале. См. пример установки.
3. Муфта должна быть установлена на вале путем поворачивать ее в направлении отмеченном стрелкой
показанный на диске муфты. Не приложите удар к муфте путем бить молотком.
4. Муфты имеют такие же внешние диаметры как подшипники показанные в таблице выше. Допуск скважины снабжения жилищем в котором муфта собрана должен находиться внутри ряд показанный в таблице ниже.
5. Для индицирования, смазка масла порекомендована.
6. концентричность расквартировывая скважины и вала должна находиться не позднее 0,05 mm.
7. ключевой профиль должен быть в соответствии с JIS B1301-1959.
Размеры и емкости
Модель |
Емкость вращающего момента (N.m) |
Вращающий момент сопротивления (N.m) |
Макс. Переливаться через край (r/min) | Max.Idexing (цикл/минута) | (+0 до -0,6) | B | Шпоночное соединение | С JIS нося нет. |
Dia вала. C (+0 до -0,025) |
Вес (kg) |
|
Вал | Наружная гонка | ||||||||||
B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,51 | 0,23 |
B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
