Подшипник муфты ролика
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | AA55 |

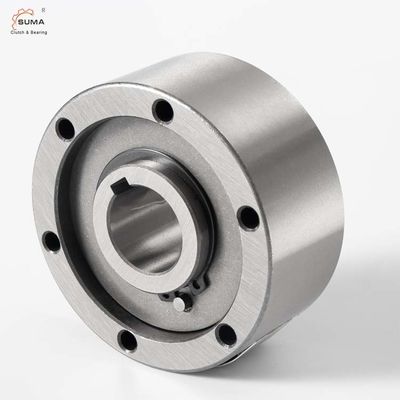

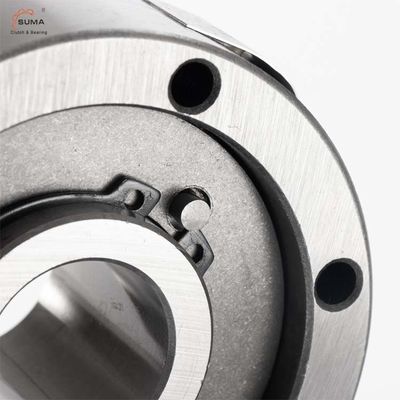

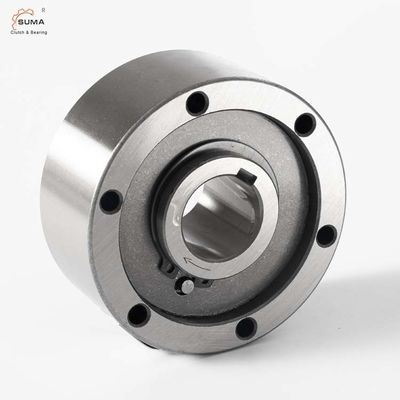

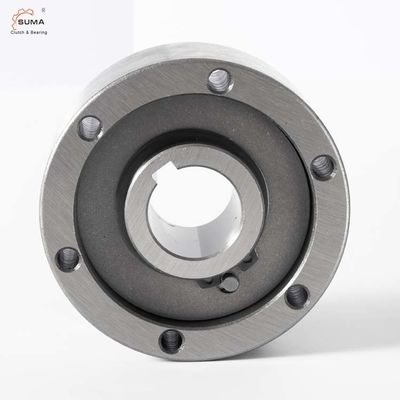

AA55 2675Nm 55*160*67MM одна муфта пути Freewheel подшипник ролика
Особенности
Тип AA тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки.
Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.
Смазка и запечатывание должны также быть предусмотрены установкой.
Стандартная смазка масло.
Пользуются ключом внутренняя гонка к валу. Пригонка для центризовать наружной гонки должна быть к допуску H7.
Соединение наружной гонки через сквозные болты для ранга 10,9 или лучший.
Технические данные
| СПЕЦИФИКАЦИЯ | |
| Модель | AA55 |
| Материал | GCr15 |
| Внутренний диаметр | 55mm |
| Наружный диаметр | 160mm |
| Толщина | 67mm |
| Емкость вращающего момента | 2675Nm |
| Вращающий момент сопротивления | 190Ncm |
| Скорость внутренней гонки переливаясь через край | 850r/min |
| Скорость наружной гонки переливаясь через край | 1200r/min |
| Вес | 7,2 kg |
| Структура | Тип ролика |
| Применение | Машина ткани, вентиляторы, вентиляторы, печатная машина |
| Пакет | Коробка коробки, деревянная коробка или подгонянный |
| Условия оплаты | TT. L/C, D/A, D/P, западное соединение, PayPal |
| Срок поставки | 2-4 дней для образца, 7 дней для большого заказа |
Размеры и емкости
| Размер | TK1 | Переливаться через край скорости | Вес |
Сопротивление вращающий момент |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
ПРИМЕЧАНИЯ
1) T максимальное = 2 x t KN
2) заскоки внутренней гонки
3) наружные заскоки гонки
Шпоночное соединение к DIN 6885,1
