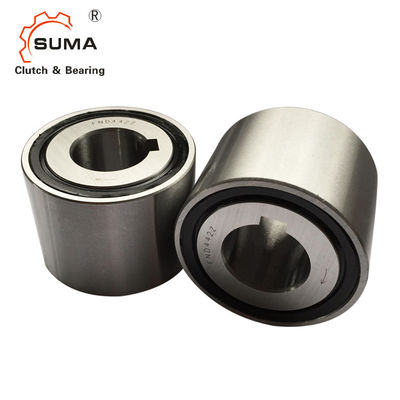

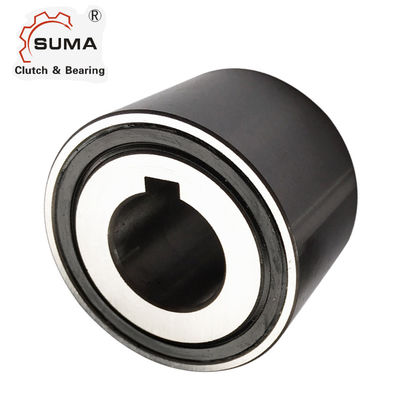

Тип подшашки пути FND459Z одного Freewheel подшипник муфты
Особенности
Подшипник
Freewheel муфта включает подшипники шарика и ролика. Дополнительная внешняя нося поддержка не необходима.
Давление пригонки прессы
Давление пригонки прессы необходимо приложить к шарикам.
Зажимать направление
Стрелка на внутреннем кольце обозначает зажимать внутреннего кольца
направление.
Ширина 34 mm
Рабочая температура максимальное 100°C
Смазка масла продолжительности жизни смазки оперативная
Допуски установки
Вал js6 (k5); эпицентр деятельности H6
Сопрягая части
Твердеть и молоть сопрягая частей не необходимы.
Тщательно очистите (смазать свободно) сопрягая части около freewheel муфта так же, как freewheel кольца муфты перед делать пригонку прессы.
Технические данные
Деталь | FND459Z |
Материал | GCr15 |
Dia скважины. | 20 mm |
Наружный dia. | 46 mm |
Ширина (b) | 34 mm |
Емкость вращающего момента | 208 N.m |
Переливающся через край ограничиваясь скорость (внутренняя гонка) | 1500 r/min |
Вес | 0,28 kg |
Пакет | Коробка коробки или как ваши требования |
Размеры и емкости
Обозначение | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Вес | b | t | Деталь нет. |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
FND 437 M | 15 | 41 | 34 | 176 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2,3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2,3 | 300738 |
FND 442 M | 20 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300743 |
FND 442 Z | 20 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300744 |
FND 453 M | 25 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3,3 | 300751 |
FND 453 Z | 25 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3,3 | 300752 |
FND 459 M | 30 | 64 | 34 | 411 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3,3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3,3 | 300760 |
FND 463 M | 35 | 68 | 34 | 462 | 1 100 | 13 070 | 17 063 | 0,6 | 10 | 3,3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,6 | 10 | 3,3 | 306529 |
FND 470 M | 40 | 75 | 34 | 550 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3,3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3,3 | 300766 |
FND 473 M | 45 | 78 | 34 | 588 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3,8 | 306532 |
FND 473 Z | 45 | 78 | 34 | 543 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3,8 | 306533 |
