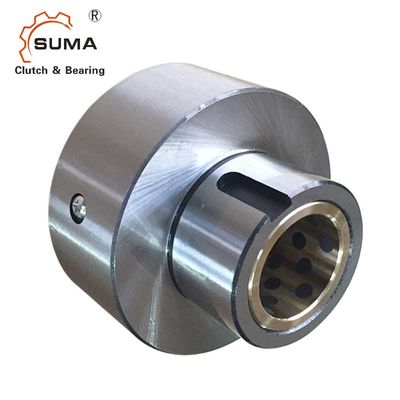

PB8 Freewheel один подшипник муфты кулачка пути
  • PB8 Freewheel один подшипник муфты кулачка пути
  • PB8 Freewheel один подшипник муфты кулачка пути
  • PB8 Freewheel один подшипник муфты кулачка пути
  • PB8 Freewheel один подшипник муфты кулачка пути

PB8 Freewheel один подшипник муфты кулачка пути

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели PB8
Детали продукта
Название продукта:
Муфта кулачка нося PB8
Поддержанный носить:
Да
Материал:
Носить стальное GCr15
РАЗМЕР:
25*85*83mm
Гарантия:
1 год
Пакет:
Коробка коробки/деревянная коробка
Вес:
1.6KG
OEM:
примите
Высокий свет:

Freewheel один подшипник муфты кулачка пути

,

Подшипник муфты кулачка OEM

,

Подшипник колеса кулачка GCr15

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD125-USD150 PER PIECE
Упаковывая детали
Коробка коробки/деревянная коробка
Время доставки
7-15 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
1000pcs в месяц
Характер продукции

PB8 Freewheel один подшипник муфты кулачка пути





Размеры и емкости

PB8 Freewheel один подшипник муфты кулачка пути 0

Модель Максимальный.
Переливаться через край
(r/min)
Размер скважины



B


C
h7


D


E


F
  Наружная гонка
Шпоночное соединение


Вес
(kg)
Внутренняя гонка Наружная гонка Dia.
(J7)
Шпоночное соединение G K L
PB 3 1 800 900 10 4x1.5 50 50 23 22 25 21 25,7 4* 2,5 16 0,23
PB 5 1 800 900 16 5x2 70 60 32 32 35 25 38,8 5* 3,0 20 0,58
PB 6 1 500 800 20 5x2 82 73 38 38 37 33 41 5* 3,0 27 1,1
PB 8 1 200 650 25 7x3 85 83 45 40 45 33 42 7* 4,0 27 1,6
PB 10 1 000 400 31,5 10x3.5 92 95 60 41 56 37 44 10 *4.5 28 2,5
PB 12 800 300 40 10x3.5 100 113 65 50 66 37 52,6 10 *4.5 29 3,6
PB 14 700 300 45 12x3.5 112 133 75 54 76 41 57,3 12 *4.5 30 6,0

Установка и соединение


Установка и использование

1. Concentricities внутренней гонки и наружная гонка поддержаны простым подшипником устроенным между наружной гонкой и валом. Радиальная нагрузка которая работает на наружной гонке также поддержана этим простым подшипником. Вал должен поэтому быть расширенн через конец гонки муфты наружный.

2. Не используйте муфту кулачка серии PB как соединение. Используйте с гибким сцеплением соединяя 2 вала.

3. Определите право (RH) или выведенный осмотренный привод внутренней гонки руки (LH) от конца отмеченного стрелкой в иллюстрации выше. Проверите если вращение муфты правильно перед быть стычкой.

4. Для индексировать пользу, смазка масла порекомендована.

5. Ключевой быть использованным быть в соответствии с JIS B1301-1959

6. Толкните нагрузку быть поддержано другими приборами, не муфтой кулачка.

7. Скважина управляемого члена, как цепное колесо на гонке муфты наружной, должна встретить допуск H6 или H7 стандарта JIS.



Изображения

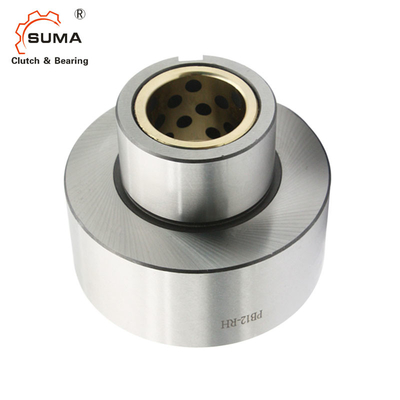

PB8 Freewheel один подшипник муфты кулачка пути 2

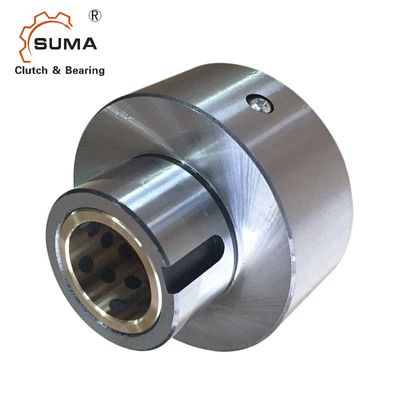

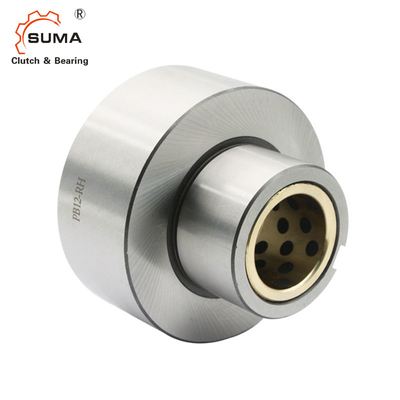

PB8 Freewheel один подшипник муфты кулачка пути 3PB8 Freewheel один подшипник муфты кулачка пути 4PB8 Freewheel один подшипник муфты кулачка пути 5
