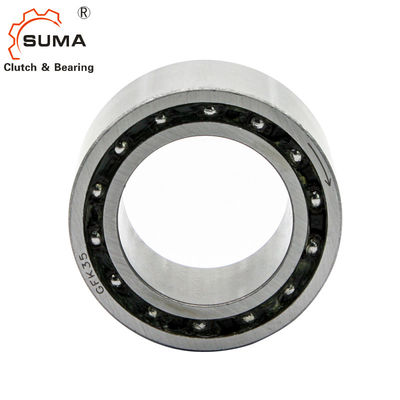

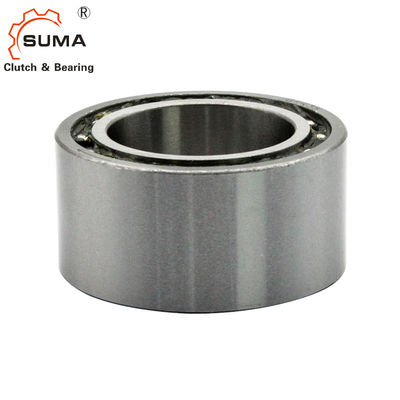

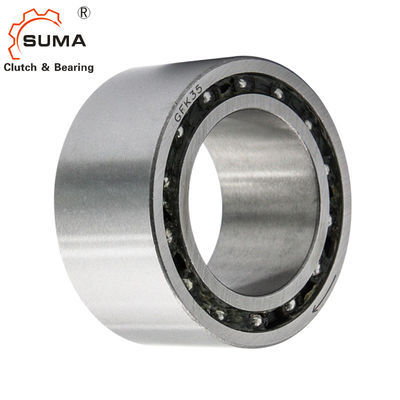

Подшипник муфты кулачка пути GFK30 FGK30 одного
Особенности
GFK30 переливаясь через край муфта можно использовать как:
муфта 1.overrunning
муфта 2.backstop
муфта 3.indexing
Размеры и емкости
| Тип | Размер |
TKN 1) |
Overrunningspeeds |
Подшипник серия
|
Нагрузки | Weiht | |||||||
|
Ролики dyn. |
Шарики dyn. |
Ролики stat. |
Шарики stat. |
||||||||||
GFK |
d | imax2 n) | amax3 n) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
ПРИМЕЧАНИЯ
1) Tmax = 2 × TKN
» См. страница выбора 10 до 13
2) Заскоки внутренней гонки
3) Наружные заскоки гонки
» См. страница 16 до 19 инструкций устанавливать и обслуживания
Установка и соединение
