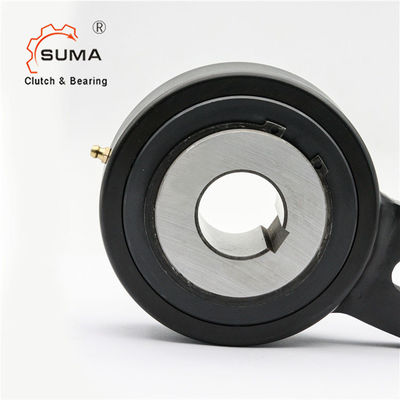

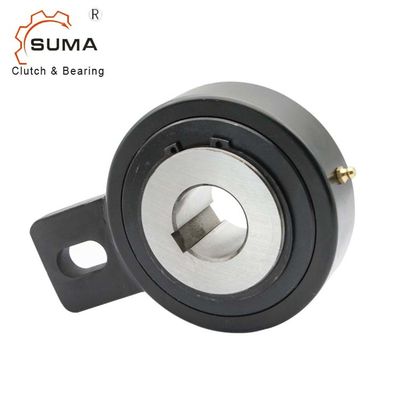

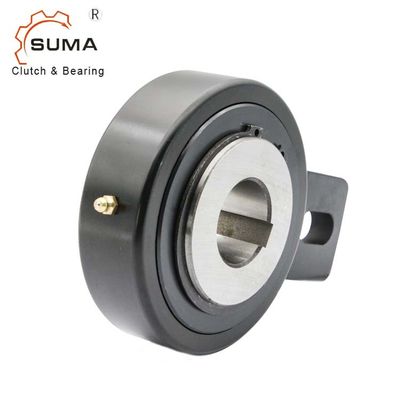

Тип одно подшипники ролика муфты Backstop GV45 GV50 пути
Особенности
Серия GV freewheels с роликами, центризуя между внутренней гонкой и наружной гонкой уносит посредством кустов.
силы вращающего момента переданы от вала внутренней гонке посредством ключа.
допуск вала должен быть h6.
Когда freewheel использует как не возвращенный прибор, рычаг зафиксированный к наружной гонке быть прослоено между 2 кронштейнами; в противном случае штырь необходимо ввести
в закрепленном петлей отверстии. Запиранный к рамке машины, оно останавливает freewheel вращать.
Если freewheel использует как периодическая подача, то рычаг необходимо прикрепиться lengthways используя отверстие для pushrod или подобный. Во всяком случае, избежать перегрузить
кусты, рычаг необходимо дать некоторое количество зазора для того чтобы учитывать аксиальное перемещение.
freewheel поставляет уже смазанный
Размеры и емкости
Модель |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Вес Kg |
Максимальная скорость |
Вращающий момент Nm |
Вращающий момент Nm сопротивления |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmax: 2x Tn
DIN 6885 Kyey
2)Максимальная позволенная скорость
