Один подшипник муфты пути
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | UHF20 UHF25 |

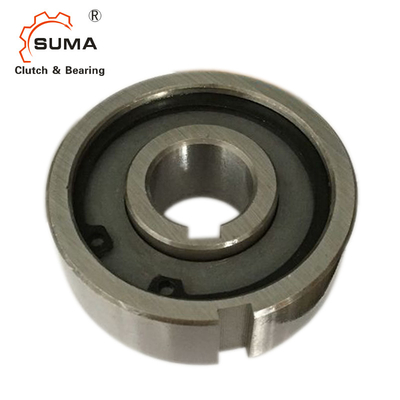

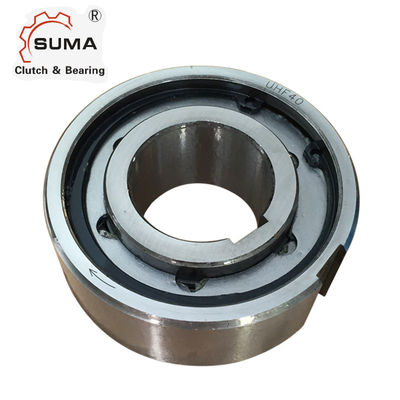

Муфта кулачка подшипников пути серии UHF20 UHF25 одного UHF
Особенности
Серия UHF тип подшашки freewheel поддержанный не-подшипник. Носить axil и радиальная нагрузка supporte. Смазка и запечатывание должны также быть предусмотрены установкой.
Пользуются ключом внутренняя гонка к валу. Наружная гонка имеет положительный допуск n6, для того чтобы дать fitin прессы снабжение жилищем H7.
Размеры и емкости
| Тип | Размер | Шпоночное соединение (наружное кольцо) |
Шпоночное соединение (внутреннее кольцо) | Номинальный вращающий момент Nm |
Вес kg |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0,139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0,277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0,285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0,823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1,6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2,49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2,88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4,6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11,11 |
ПРИМЕЧАНИЯ
ASNU8-12, шпоночное соединение ASNU200 к DIN 6885. 1,
другие размеры к DIN 6885,3
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки
Устанавливать пример
