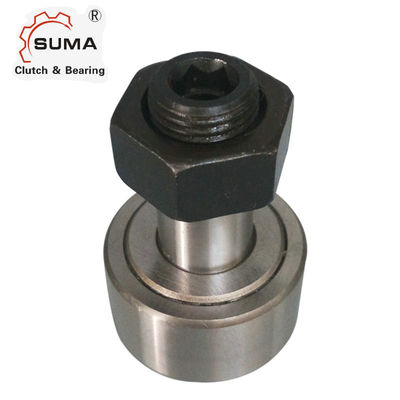

Тип проарретированный серией подшипники MCFR толкателя клапана со стержнем MCFR16 MCFR16SBX
Особенности типа толкателя клапана клетки
Наружное кольцо подшипника толкателя клапана theMCFR принимает подшипник ролика полного дополнения цилиндрический с толстой наружной стеной кольца. Наружный диаметр ролика имеет форму цилиндрического и дуги, которую можно конструировать для того чтобы соответствовать поверхности raceway согласно применению. С этим наружным кольцом, ролики могут свернуть сразу на raceway и могут выдержать более тяжелые нагрузки и толчковые нагрузки.
Подшипник ролика кулачка состоит из главного ролика, бортового ролика, головы вала и нажимной накладки.
Технический параметр типа толкателя клапана клетки MCFR
РАСПЕЧАТАННЫЙ BRG. НЕТ. (1) |
ЗАГЕРМЕТИЗИРОВАННЫЙ BRG. НЕТ. (1) |
DIA РОЛИКА. RD NOM. (2) |
РОЛИК ШИРИНА W +0,00 -0,12 |
DIA СТЕРЖНЯ. SD NOM. (3) |
СТЕРЖЕНЬ L'GTH. SL NOM. |
ПРОЗОДЕЖДА ДЛИНА L NOM. |
ENDPLATE РАСШИРЕНИЕ E NOM. |
ПОТОК |
ПОТОК ДЛИНА TL MIN. |
ОТВЕРСТИЕ МАСЛА |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
СЕРИЯ | ОСОБЕННОСТИ КОНСТРУКЦИИ |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Полное дополнение роликов иглы С эксцентричным воротником С цилиндрическим внешним диаметром С шестиугольным отверстием С уплотнениями Проарретированные ролики иглы С эксцентричным воротником С цилиндрическим внешним диаметром С шестиугольным отверстием С уплотнениями Ролики полного дополнения цилиндрические С эксцентричным воротником С цилиндрическим внешним диаметром |
