Подшипник Backstop
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FON127SF |

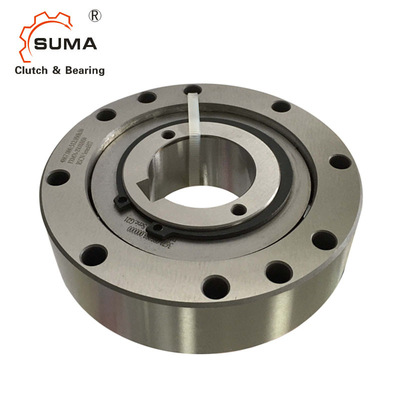

Тип подшашки серии FON Freewheel Backstop нося один путь FON72SF FON127SF
Особенность FON Freewheel подшипник Backstop
Интегрированный Freewheels FON подшашка freewheels без поддержки подшипника. Freewheels FON используйте как:
Backstops
Переливаться через край муфты
Индицирование Freewheels
В дополнение к стандартному типу, 2 других типа доступны на жизнь сверхсрочной службы и
индексировать точность. Номинальные вращающие моменты до 25 000 Nm. Скважины до 155 mm. Много стандартных скважин доступны.
Размер и емкость FON Freewheel подшипник Backstop
| Freewheel размер | Тип |
Номинальный вращающий момент MN Nm |
Максимальная скорость Внутреннее кольцо заскоки min-1 |
Наружное кольцо заскоки min-1 |
Тип |
Номинальное orque t MN Nm |
Максимальная скорость Внутреннее кольцо заскоки min-1 |
Наружное кольцо заскоки min-1 |
Тип |
Номинальный orque t MN Nm |
Старт подшашки на наружную скорость min-1 кольца |
Максимальная скорость Наружное кольцо заскоки min-1 |
Внутреннее кольцо управляет min-1 |
| FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Freewheel размер | Скважина d | Макс | B | D | F | G ** | J | L | P | T | Z ** | Вес | |||
| Стандарт | |||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
| FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Установка
Интегрированный Freewheels FON без поддержки подшипника. Концентрическое выравнивание внутреннего и
наружное кольцо должно быть обеспечено клиентом. Допустимые бегут вне (T.I.R.) должны быть
наблюдал. Интегрированные Freewheel FON центризованы через наружный след f на части приложения клиента и скреплены болтами к этому. Допуск пилотного диаметра части приложения должен быть ISO h6. Допуск вала должен быть ISO h6 или j6.
Смазка
В случае типа со стартом z подшашки, на скорости свыше скорости старта подшашки, нет
особенная смазка необходима; freewheel функции не требующие ухода. Работая
под скоростью старта подшашки, смазку масла определенного качества масла необходимо предусмотреть.
