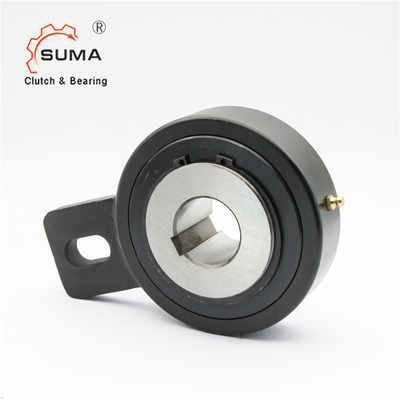

Муфта Backstop ролика пути AV90 AV100 AV110 одного
Технические данные
PECI
СПЕЦИФИКАЦИЯ | |
Модель | AV90 |
Диаметр расточки | 90mm |
Наружный диаметр | 260mm |
Толщина | 90mm |
Емкость вращающего момента | 7125Nm |
Переливаться через край скорость | 200r/min |
Вес | 24.5kg |
Пакет | Промышленный пакет |
Срок поставки | 7-10 дней |
Условия оплаты | TT, L/C, D/P, D/A, западное соединение, PayPal |
Тип AV тип ролика freewheel. Он сдержанный, центризован простыми подшипниками для низких вращательных скоростей, и загерметизирован используя защищенные экраном металлические уплотнения лабиринта.
Поставлен блок смазывает смазанный, готовый для установки в горизонтальное или вертикальное положение. Главным образом использованный как backstop, емкость вращающего момента высока для минимального требования к космоса. Этот дизайн соответствующий для пользы в трудных окружающих средах. Болт, обеспеченный к фиксированной части машины и проходить через слот в руке вращающего момента, обеспечивает вращательный стоп.
Радиальный зазор на этом болте должен быть равен до 1 3% из ширины слота.
Рука вращающего момента и подшипники необходимо поднапрячь. Дизайн ролика делает тип идеал AV для светлых индексируя применений.
Размеры и емкости
Тип | Размер | TKN1) | Переливаться через край скорость | Вес | Вращающий момент сопротивления | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Устанавливать пример
