Один подшипник муфты пути
>
|
| Место происхождения | КИТАЙ |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | AE12 |

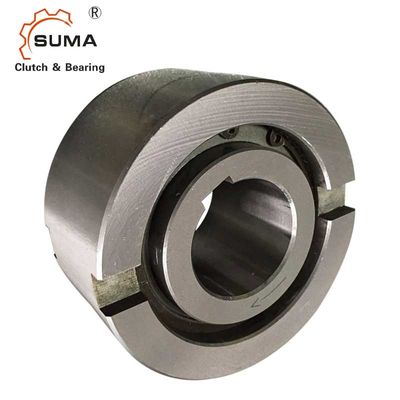

Подшипник муфты блокировки обратного хода в одну сторону Подшипник муфты NFS30 TFS30
Функции
Технические данные
| Вещь | АЕ12 |
| Материал | GCr15 |
| Диаметр отверстия | 12 мм |
| Внешний диам. | 37 мм |
| Ширина (В) | 20 мм |
| Крутящий момент | 17 Нм |
| Предельная скорость обгона (внутреннее кольцо) | 3100 об/мин |
| Предельная скорость обгона (внешнее кольцо) | 6000 об/мин |
| Масса | 0,11 кг |
| Упаковка | Картонная коробка или по вашим требованиям |
Размеры и вместимость
| Тип | Размер | Превышающие скорости | Масса | Крутящий момент | |||||||||||
|
АЭ
|
гH7 (мм) |
ТКН1 (Нм) |
Нимакс2) (мин-1) |
Намакс3) (мин-1) |
Дh6 (мм) |
Д5 (мм) |
Д6 (мм) |
л (мм) |
с (мм) |
ф (мм) |
е (мм) |
б (мм) |
т (мм) |
(кг) |
Тр
(Нсм) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 г. | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 г. | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Монтаж и соединение
