Один подшипник муфты пути
>
|
| Место происхождения | КИТАЙ |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | AA60 GC-D60170 |

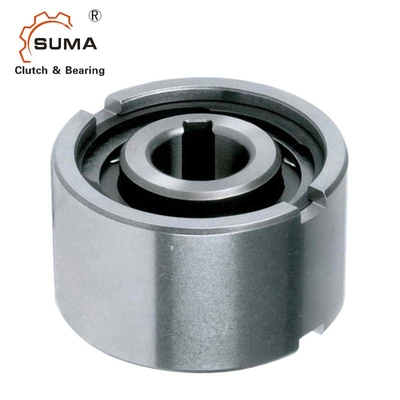

Муфта одного пути нося промышленную тяжелую нагрузку муфты без упора контакта
Функции
1. Кулачковая муфта серии AA предназначена для установки с запрессовкой.
2. Серия AA имеет шпоночный паз на внутреннем кольце.Шпоночные канавки, кроме размера 25, изготовлены по DIN 6885. 3
3. Серия AA имеет шпоночный паз как на внутреннем, так и на внешнем кольце.«-K» означает ключи, поставляемые вместе с кулачковой муфтой.
4. Необходимо соблюдать правильные размеры натяга на валу и корпусе, чтобы обеспечить максимальную производительность подшипника и сцепления.
5. См. таблицу допусков вала и корпуса для каждой серии.
6. Стрелка на внутренней обойме указывает направление зацепления внутренней обоймы.
7. Для установки сцепления используйте пресс-инструмент соответствующего диаметра, равномерно нажимая на всю поверхность внутреннего и внешнего кольца.
8. Не стучите по сцеплению молотком и не подвергайте его другим ударам.
9. Убедитесь, что корпус имеет достаточную прочность, чтобы выдержать давление, необходимое для установки муфты запрессовкой.
10. Диапазон рабочих температур: от –30°C до +100°C (проконсультируйтесь с нами, если температура превышает этот диапазон).
Технические данные
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Модель | АА60/GC-D60170 |
| Материал | GCr15 |
| Внутренний диаметр | 60мм |
| Наружный диаметр | 170мм |
| Толщина | 78мм |
| Крутящий момент | 3500 Нм |
| Перетащите крутящий момент | 240 Нсм |
| Скорость обгона внутренней гонки | 800р/мин |
| Скорость обгона внешней гонки | 1100р/мин |
| Масса | 0,7 кг |
| Структура | Тип ролика |
| Заявление | Текстильная машина, вентиляторы, вентиляторы, печатная машина |
| Упаковка | Картонная коробка, деревянная коробка или по индивидуальному заказу |
| Условия оплаты | ТТ.Л/К, Д/А, Д/П, Вестерн Юнион, ПайПал |
| Срок поставки | 2-4 дня для образца, 7 дней для большого заказа |
Размеры и вместимость
| Размер | ТК1 | Превышающие скорости | Масса |
Тяга крутящий момент |
||||||||||
| dH7 | Нимакс2) | Намакс3) | Лh7 | Д5 | Д6 | Д3 | Z | О | л | ф | с | (кг) | ТР | |
| (мм) | (Нм) | (мин-1) | (мин-1) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (Нсм) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 г. | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 г. | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11,8 | 320 |
ЗАМЕТКИ
1) Т макс = 2 ×Т КН
2) Внутренняя гонка выходит за пределы
3) Обгон внешней гонки
Шпоночный паз по DIN 6885.1
Монтаж и соединение
