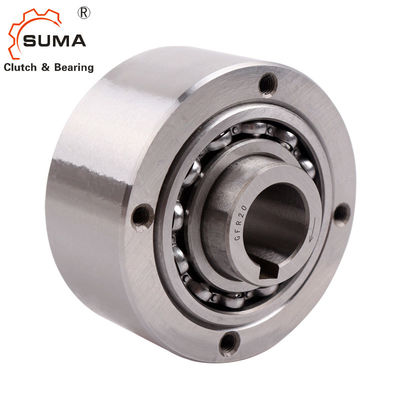

GFR90 GFRN90 158MM Freewheel тип подшипник ролика Backstop

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: GFR90 GFRN90
Количество мин заказа: 1
Цена: USD600-USD650 PER PIECE
Упаковывая детали: Деревянный случай
Время доставки: 7-10 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Поставка способности: 1000пкс в месяц
Название продукта: Муфта GFR90 GFRN90 Backstop Материал: Сталь подшипника Гкр15
Емкость вращающего момента: 1450нм Скорость вращения: 1700RPM
Вес блока: 28.5Kg Гарантия: 1 год
Размер: 90*230*158mm OEM: Примите
Высокий свет:

GFR90 Backstop Bearing

,

158MM Backstop Bearing

,

GFRN90 Backstop Clutch Bearing

GFR90 GFRN90 158MM Freewheel тип подшипник ролика Backstop

Особенности

Типы GFR, GFRN тип ролика freewheels. Они носить поддержанный, используя 2 160. подшипники серии, и требовать смазки масла. Эти блоки могут быть использованы в дизайнах предусматривая смазку масла и герметизируя как на примере overleaf. Подшипники необходимо осев усилить.

Типично, типы GFR, GFRN использованы с крышками серии f которые конструированы для того чтобы передать вращающий момент, и предусматривают смазку и герметизировать масла. Обычно эти крышки использованы в парах согласно комбинациям показанным на следующих страницах. Наружная гонка модели GFR проста для того чтобы получить и центризовать любой компонент пробуренный к допуску H7.

Вращающий момент передан болтами через нажимную накладку в этом случае. Типы GFR, GFRN идентичны за исключением того, что тип GFRN имеет шпоночное соединение на внешнем диаметре для того чтобы передать вращающий момент. 2 бумажных уплотнения поставлены с каждым блоком, который нужно поместить между наружными гонкой и нажимными накладками.

Технические данные

Деталь GFR90 GFRN90
Внутренний dia. 90 mm
Наружный dia. 230 mm
Ширина 158 mm
Вращающий момент 14500 Nm
Вес 28,5 kg
Порт Шанхай; Нинбо
Срок поставки 10-15 дней
Пакет деревянный пакет, пакет коробки, etc
Применение Транспортер, электрический двигатель, ковшовый элеватор, etc



Размеры и емкости



Тип Размер   Переливаться через край скорости

Num

ber

  Вес










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 G t z L 1 L B t1 bP10 f
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm]   [mm]   [mm] [mm] [mm] [mm]

[

mm]

[mm] [kg]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2,5 4 0,5 0,5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0,8 0,8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3,5 6 0,8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1,5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2,2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1,5 4,6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5,5 14 1,5 4,7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5,5 14 1,5 7,2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8,6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10,5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7,5 20 2,5 13,5
80 8500 500 1900 210 105 160 185 M10 16 10 144 100 108 9 22 2,5 18,2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28,5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42,5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

GFR GFRN .JPG

Примечания:

1) × 2 t KN t максимальное =

2) Заскоки внутренней гонки
3) наружные заскоки гонки

Устанавливать пример

GFR GFRN .JPG
Изображения

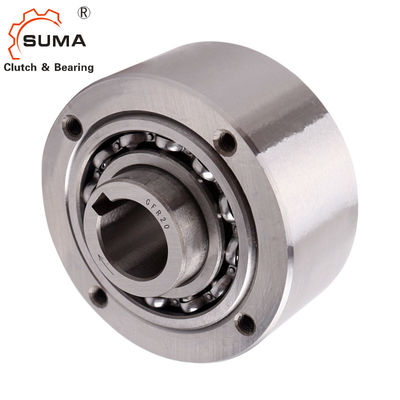

GFR90 GFRN90 158MM Freewheel тип подшипник ролика Backstop 2

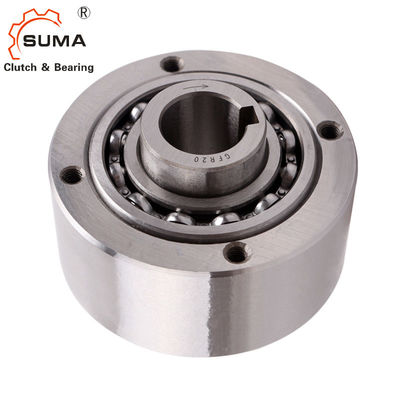

GFR90 GFRN90 158MM Freewheel тип подшипник ролика Backstop 3
