Хромовая сталь NFS TFS ASNU Freewheel один подшипник ролика пути

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: ASNU100 NFS100 TFS100
Количество мин заказа: 1
Цена: USD30-USD100 PER PIECE
Упаковывая детали: Коробка коробки/деревянная коробка
Время доставки: 10-15 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Поставка способности: 1000пкс в месяц
Название продукта: Одна муфта пути нося ASNU100 NFS100 TFS100 Материал: Сталь подшипника Гкр15
Емкость вращающего момента: 7250Nm Скорость вращения: 680 об / мин
Вес блока: 12.6КГ Гарантия: 1 год
Размер: 100*215*73mm OEM: Примите
Высокий свет:

ASNU One Way Roller Bearing

,

Freewheel One Way Roller Bearing

,

Chrome Steel One Way Sprag

           Хромовая сталь NFS TFS ASNU Freewheel один подшипник ролика пути

Особенности

NFS TFS ASNU тип ролика freewheel поддержанный не-подшипник. Носить axil и радиальная нагрузка supporte. Смазка и запечатывание должны также быть предусмотрены установкой.

В виду того что тип одно муфта NFS ASNU пути тип ролика без поддержанного подшипника, необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Пользуются ключом внутренняя гонка к валу. Наружная гонка имеет положительный допуск n6, для того чтобы дать fitin прессы снабжение жилищем H7.

Технические данные


Название продуктаОдин подшипник муфты пути
Модель ASNU100
Материал Хромовая сталь GCr15
Внутренний диаметр 100mm
Наружный диаметр 215mm
Емкость вращающего момента 7250Nm
Вес 12.6kg
Пакет Коробка коробки/деревянная коробка
Условия оплаты TT. L/C, D/A, D/P, западное соединение
Срок поставки 10-15 дни

Размеры и емкости



Тип Размер



TKN1)

Переливаться через край

Скорости



Вес



Вращающий момент сопротивления

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


ПРИМЕЧАНИЯ

ASNU8-12, шпоночное соединение ASNU200 к DIN 6885. 1,

другие размеры к DIN 6885,3
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки

Устанавливать пример

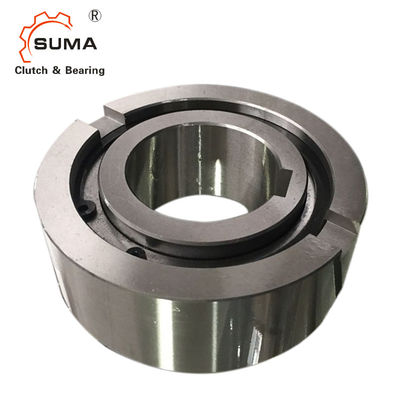

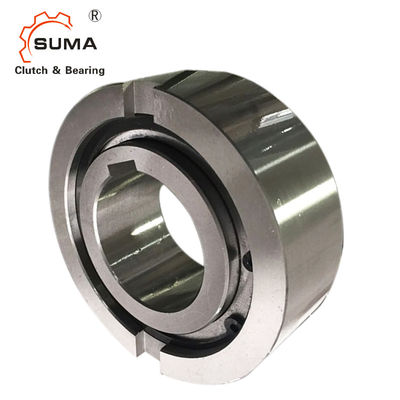

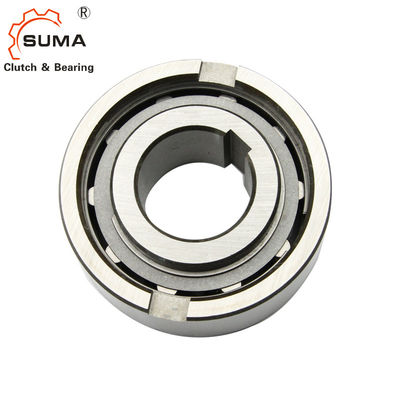

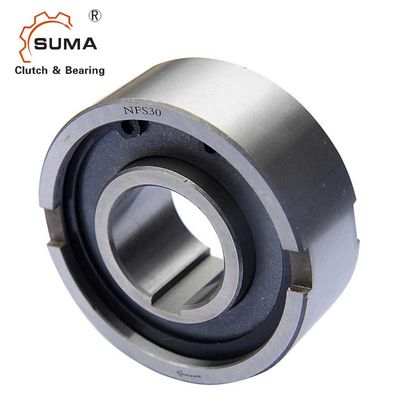

Изображения




Хромовая сталь NFS TFS ASNU Freewheel один подшипник ролика пути 2

Хромовая сталь NFS TFS ASNU Freewheel один подшипник ролика пути 3
