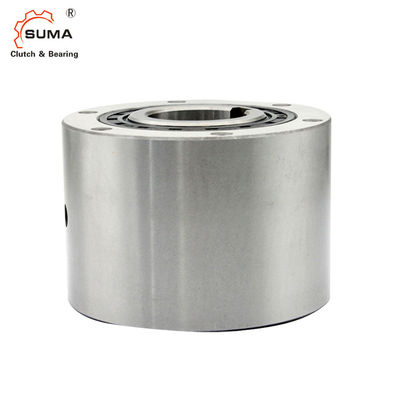

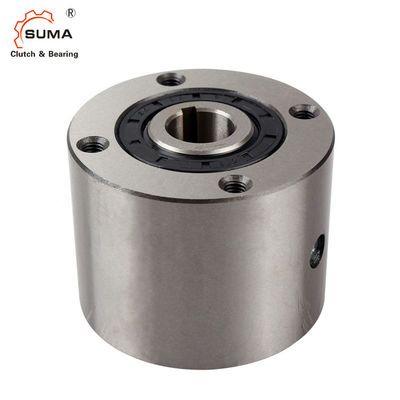

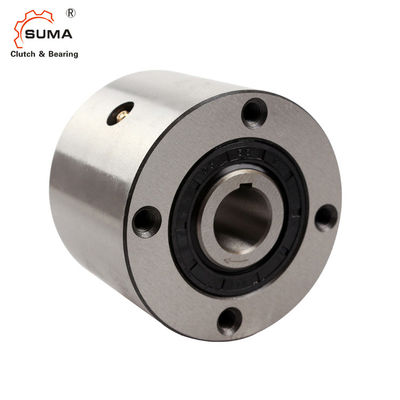

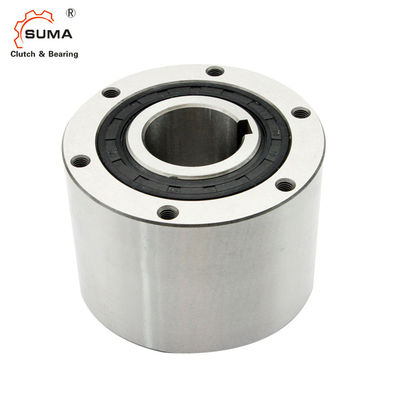

Пригонка прессы MX22 80MM Freewheel подшипник муфты кулачка 1200RPM
Устанавливая муфту на вале, придайте давление к концу внутренней гонки муфты, но никогда к наружной гонке.
Свойственный выбор муфты кулачка обеспечивает точное индексируя представление. Устройство торможения и backstopping прибор могут также необходимы для более точного представления.
Допуск скважины эпицентра деятельности должен быть H6 или H7.
Размеры и емкости
Модель | Вращающий момент Емкость |
Максимальный. Индицирование |
Размер скважины | B (h7) |
C | PCD D |
E | F | S |
Смазка Тангаж |
Инерция Внутренний Гонка |
Сопротивление Вращающий момент |
Масло | Вес | ||
Dia. | Шпоночное соединение | |||||||||||||||
(N·m) | (цикл/минута) | (kg·m2) | (N·m) | (ml) | (kg) | |||||||||||
MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5,15 | 340 | 21,3 |
Установка и соединение
Установка и использование
1. Для установки, введите муфту в скважину эпицентра деятельности шкива, шестерни, или руки вращающего момента и привинтить болты (высокую напряженность) в сторону выстучанных отверстий в конце муфты. См. иллюстрацию на праве.
2. Пригонка прессы необходима для муфт серии MX для индексировать применения, но не превышает 0,025 mm когда штуцер прессы.
3. отрегулируйте сторону ключа для приспособления шпоночного соединения плотного, но позвольте зазору между верхней частью ключа и шпоночным соединением.
