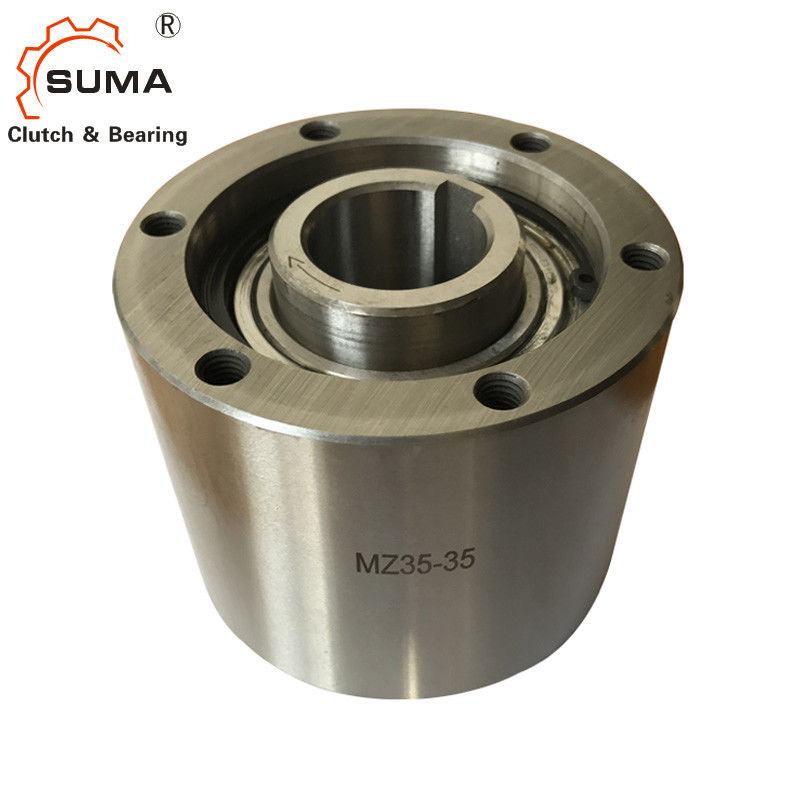

Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания
  • Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания
  • Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания
  • Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания
  • Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания
  • Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания

Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели MZ20
Детали продукта
Название продукта:
Переливаться через край муфта нося MZ20
Поддержанный носить:
Да
Материал:
Носить стальное GCr15
РАЗМЕР:
20*80*67mm
Емкость вращающего момента:
323Nm
Гарантия:
1 год
Пакет:
Коробка коробки/деревянная коробка
OEM:
примите
Высокий свет:

Переливаться через край выполненные на заказ подшипники

,

Выполненные на заказ подшипники MZ20

,

Изготовленные на заказ подшипники MZ20

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD90-USD120 PER PIECE
Упаковывая детали
Коробка коробки/деревянная коробка
Время доставки
7-15 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Характер продукции

Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания



Особенности

Тип MZ загерметизирован, тип подшашки freewheel, носить поддержанный используя 2 60. Серии .ZZ смазывают lubrucated подшипники. Блоки поставленный тавот смазали готовое для установки. Блоки MZ запланированы как универсальный, быть использованным в различных applicatoins. Типичное устанавливая расположение показано на следующей странице. Пользуются ключом внутренняя гонка к валу. Внутренний диаметр наружной гонки должен быть использован как устанавливая регистр для соединенных частей (цепного колеса, шкива, шестерни, руки вращающего момента…). Устанавливая spigot должен быть к допуску g6.



Технические данные

Деталь MZ20
Материал GCr15
Dia скважины. 20 mm
Наружный dia. 80 mm
Ширина 67 mm
Емкость вращающего момента 323 N.m
Вращающий момент сопротивления 0,29 N.m
Вес 2 kg
Пакет Коробка коробки, деревянная коробка или как ваши требования




Размеры и емкости


Модель

Емкость вращающего момента

(Nm)

Вращающий момент сопротивления

(Nm)

Переливаться через край Макс

(r/min)

Максимальное индицирование

(цикл/nin)



Скважина

размер



C

B

F


E

(M6)


G

PCD
D

S

HM No.of
Выстучанные отверстия
×Size ×Pitch

Вес
(kg)
Внутренняя гонка Наружная гонка Dia.
(H7)

ключ

путь

MZ15 186 0,2 2200 900 150 15 5×2.3 62 60 68 25 47 5,5 58 10 6-M5×0.8 1,4
MZ17 215 0,2 2000 800 150 17 5×2.3 66 64 75 28 52 6,3 64 10 6-M5×0.8 1,8
MZ20 323 0,29 1900 700 150 20 6x2.8 67 65 80 30 55 7,6 68 12 6-M6×1.0 2,0
MZ30-22 735 0,39

1800



500 150 22 6x2.8
82

80

100

45

75

8,9

88

16

6-M8×1.25

3,7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0,49 1700 300 150 35 10×3.3 87 85 110 50 80 8,7 95 16 6-M8×1.25 4,8
MZ45-40 1620 0,69 1700 300 150 40 12×3.3 92
90

125

60

95

8,4

110

16

8-M8×1.25

6,2
MZ45 45 14×3.3
MZ60-50 2110 0,98 1600 250 150 50 14×3.8 102 100
155

80

125

9,1

140

16

8-M8×1.25

10,2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1,27 1300 250 150 65 18×4.4
105

103

175

95

145

8,6

162

16

8-M8×1.25

13,2
MZ70 70 20×4.9



Установка и соединение




Изображения

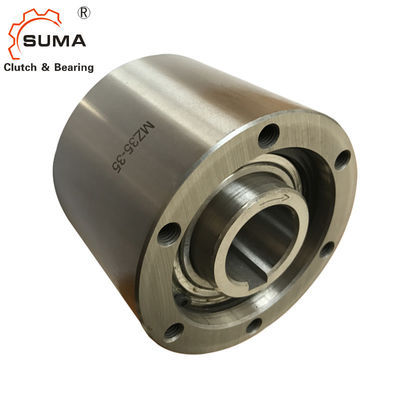

Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания 2

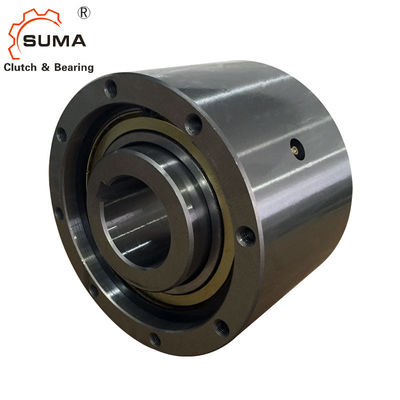

Путь MZ20 одно переливаясь через край муфта кулачка для машинного оборудования печатания 3
