Подшипник муфты ролика
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | GF40 |

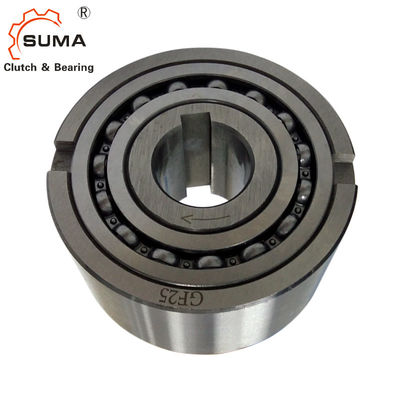

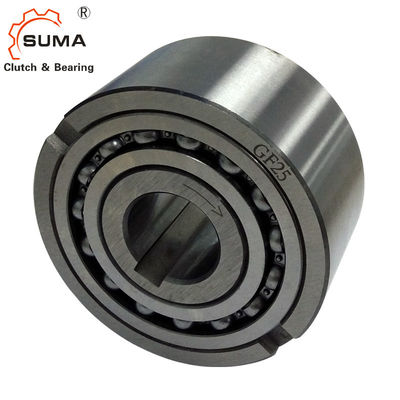

Подшипник ролика пути транспортера одного GF40 1115 Nm
Особенности
Серии Freewheels GF центризовать собственной личности. От размер 8 к размер 20, центризуя стальны на стали, пока от размер 25 до 130, центризующ обеспечен 2 подшипниками 160 серий.
Foreces вращающего момента переданы от вала внутренней гонке посредством шпоночного соединения и от наружной гонки месту посредством передних пулеров.
Tolearances вала должны быть или h6 или j6, усаживающ tolearances должно быть H7 или G7.
Если никакие передние пулеры не использованы, то усаживая tolearance будет K6.
Перед быть положенным на обслуживание, freewheels быть смазано с соответствующими смазками. Смазка масла необходима когда достигается большое количество вращений в нейтрали.
Размеры и емкости
| Тип | dH7 | Dn6 | L | s | D1 | D2 | b | t | Вес | Внутреннее кольцо | Наружное кольцо | TKN | Вращающий момент сопротивления |
| freewheels/ | freewheels/ | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | Kg | заскоки min-1 | заскоки min-1 | Nm | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3,5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3,5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1,2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1,8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2,4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3,3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8,5 | 5,7 | 800 | 2100 | 2375 | 1,28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6,5 | 750 | 2000 | 2500 | 1,5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8,9 | 650 | 1900 | 4250 | 1,6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13,5 | 550 | 1800 | 5875 | 3,6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3,6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11,5 | 27,2 | 450 | 1400 | 17350 | 6,8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14,5 | 44,5 | 350 | 1300 | 19750 | 8,8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17,5 | 68 | 250 | 1000 | 35000 | 12,5 |
