Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | RSXM51 |

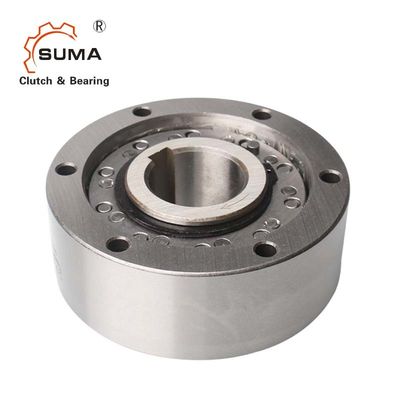

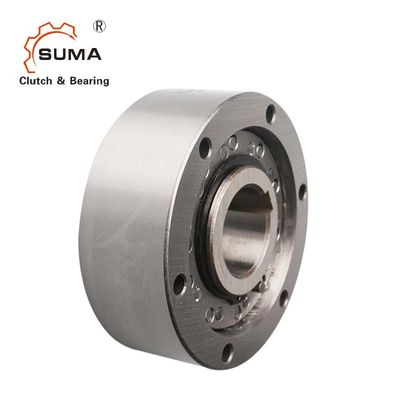

Подшашка пути RSXM51 одно Freewheel подшипники муфты
Особенности
Серия RSXM завершает небольшое к среднему ряду backstop, который начал с сильно успешной программой RSCI. Тип RSXM центробежное поднимает тип подшашки freewheel с вращать внутренней гонки. Только конструируют внутреннюю гонку для вольного. Не само-поддержанный тип. Подшипники необходимо обеспечить, что обеспечили концентричность внутренних и наружных гонок и поддержку осевую и радиальные нагрузки, как показано overleaf. Пределами концентричности и бега-вне необходимо наблюдать.
Тип RSXM признавает все типы смазки в настоящее время используемые в оборудовании передачи энергии. Возможно установить эти freewheels сразу в коробках передач без отдельной смазки. Ist тумана масла вообще достаточные. Смазка тавота может быть приемлема если блок работает главным образом в переливаясь через край условии, то как на E-моторах. При использовании как backstop, ее необходимо проверить что переливаясь через край скорость не пойдет под минимальной скоростью уступанной характерная таблица.
Размер и емкость
| Тип | Dia скважины. | Вращающий момент | Переливаться через край скорости |
|
||||||
| RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | Вес |
| [mm] | [Nm] | [min-1] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
| 38 | 20,25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
| 46 | 25,3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1,4 |
| 51 | 30,35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1,8 |
| 56 | 35,4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1,8 |
| 61 | 35,4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1,8 |
| 66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2,7 |
| 76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3,1 |
| 86 | 45,5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4,2 |
| 101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7,3 |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное = «ссылается на страницу выбора 10 до 13
2) Это максимальное - позволяемую скорость n передачи вращающего момента максимальную необходимо превысить передавая вращающий момент.
3) Это минимальное позволяемое переливаясь через край imin n скорости не должно быть rdeuced под работой в непрерывном режиме. Возможное уменьшение этой минимальной скорости в запросе.
4) Заскоки внутренней гонки. Шпоночное соединение к DIN 6885,1
5) Допуск +1" ссылается на инструкции устанавливать и обслуживания
