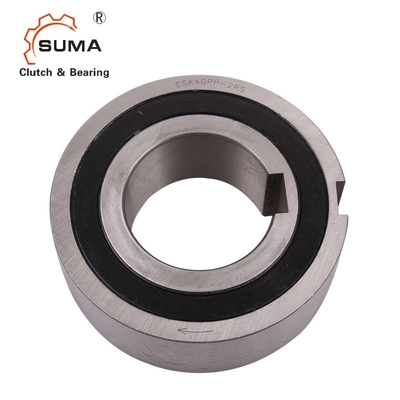

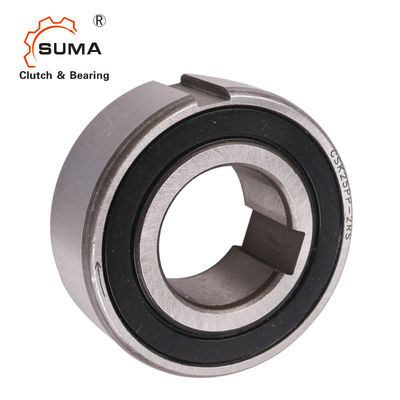

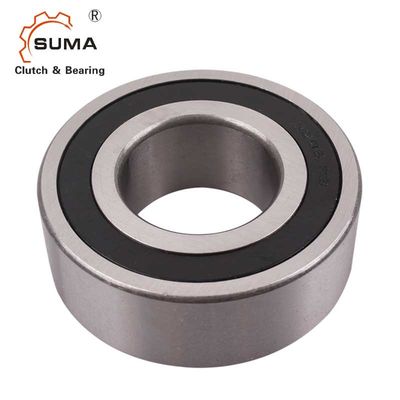

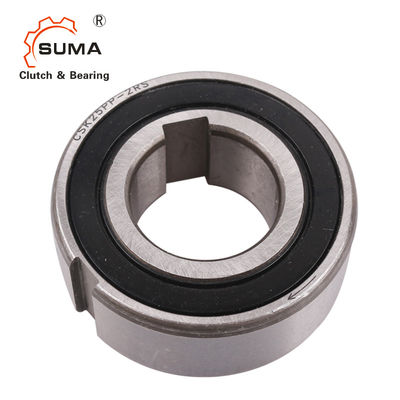

Тип подшашки GCr15 Freewheel один подшипник муфты пути
Особенности
Серия Великобритании. .zz для того чтобы freewheel включающ подшипник 62. .series. Само-центризовать freewheels уже greaselubricated и приведен с пылезащитной защитой. Для модели Великобритании. .ZZ, передача происходит путем приспособление пользоваться ключом с n6 допуском для вала и n6 для места. Модель UKC. .ZZ оборудована со шпоночным соединением на внутренней гонке и должна быть приспособлена на валы допуска k6.
Штуцер места необходимо унести с n6 пользуясь ключом допуск. Модель UKCC. .ZZ оборудована со шпоночным соединением на внутреннем и наружная гонка, допуски h6 для вала и h6 для твердого места. серия Великобритании. .zz построена с зазором c5 который поворачивает в нормальный зазор после пользоваться ключом. Гонки можно склеить к валу и месту. В этом случае, зазор остается c5.
Работая температура:
-10°C +60°C
Размеры и емкости
Модель | d | Dh5 | L | BJS10 | t | b1JS9 | t1 | Вес | nMAX | Емкость нагрузки | Подшипник Серия |
TN | Сопротивление вращающий момент |
|
mm | kg | min-1 | шум. (N) | stat. (N) | Nm | Nm | ||||||||
ВЕЛИКОБРИТАНИЯ 8 ZZ | 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2,5 | 0,005 | |||||
ВЕЛИКОБРИТАНИЯ 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9,3 | 0,007 | ||||
ВЕЛИКОБРИТАНИЯ 15 ZZ | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||||
ВЕЛИКОБРИТАНИЯ 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||||
ВЕЛИКОБРИТАНИЯ 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
ВЕЛИКОБРИТАНИЯ 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
ВЕЛИКОБРИТАНИЯ 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
ВЕЛИКОБРИТАНИЯ 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
ВЕЛИКОБРИТАНИЯ 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1,3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9,3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 3 | 1,5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | 8 | 2,5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |
