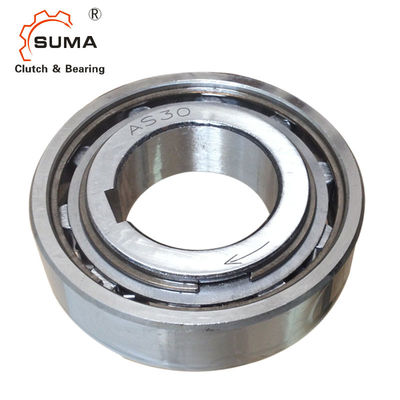

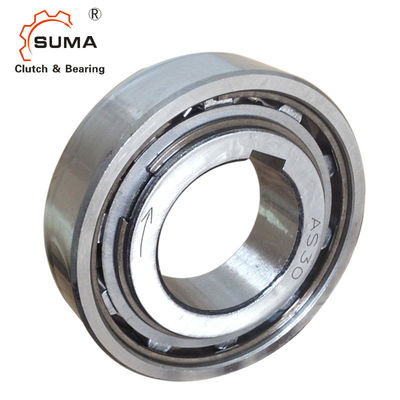

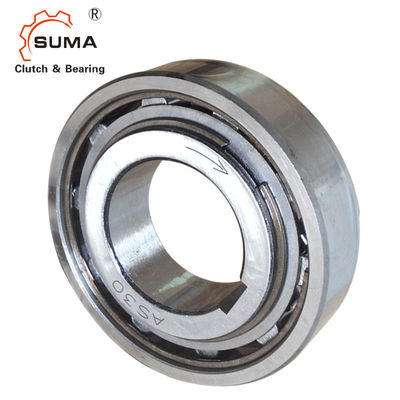

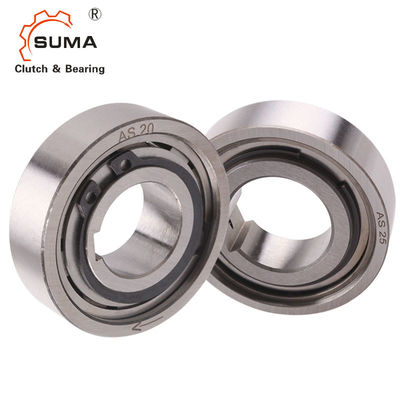

Тип муфта ролика NSS50 пути GCr15 1500RPM одного
Особенности
Тип КАК тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Номинальны вне размеров эти же как серии 62… шарикоподшипника.
Типичное расположение установить этот тип наряду с подшипником серии 62 в пределах таких же допусков положения, как показано на следующую страницу. Пользуются ключом внутренняя гонка к валу (за исключением скважины 6 mm).
Наружная гонка имеет положительный допуск r6 для того чтобы дать пригонку прессы в снабжении жилищем H7. Наружное снабжение жилищем должно быть сильно достаточно
Не расширить после собрания. Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.
Технические данные
Название продукта | Один подшипник муфты ролика пути |
Модель | AS50 |
Материал | GCr15 |
Емкость вращающего момента | 230Nm |
Внутренний диаметр | 50mm |
Наружный диаметр | 90mm |
Толщина | 20mm |
Вес | 0.49kg |
Пакет | Коробка коробки/деревянная коробка, шкив, etc |
Условия оплаты | TT. L/C, D/A, D/P, западное соединение |
Срок поставки | 2-4 дней для образца, 7 дней для большого заказа |
Размеры и емкости
Тип | Размер |
TKN1) |
Переливаться через край скорости |
Вес
|
Вращающий момент сопротивления | |||||||
КАК (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
[mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 |
ПРИМЕЧАНИЯ:
AS6 без шпоночного соединения. ØD = -0-0,009
Шпоночное соединение AS8-12 к DIN 6885,1.
Другие размеры к DIN 6885,3
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки
Размеры установки идентичны к серии 62 шарикоподшипников
Устанавливать пример
