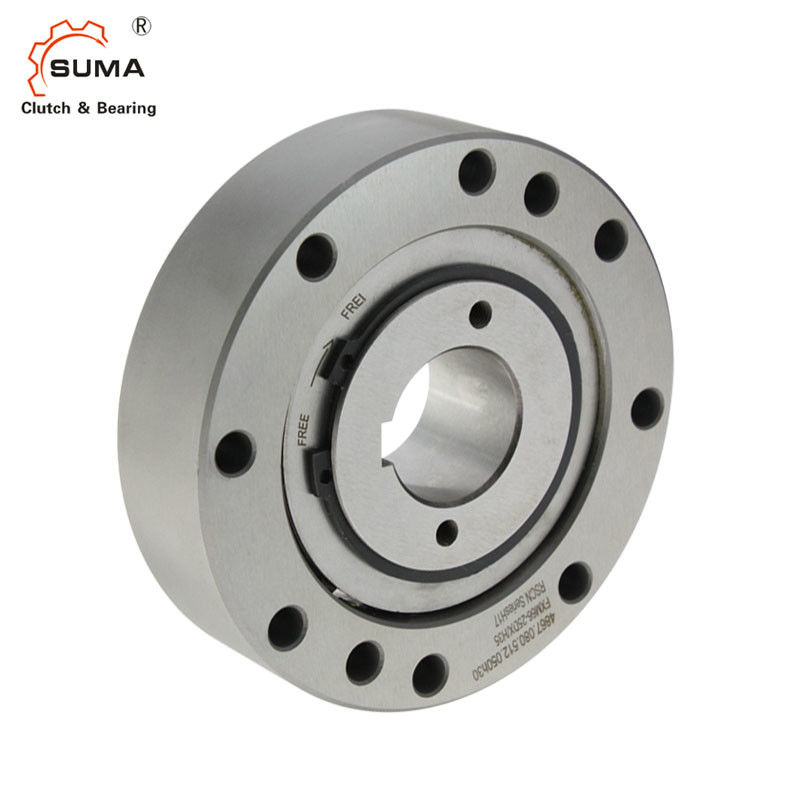

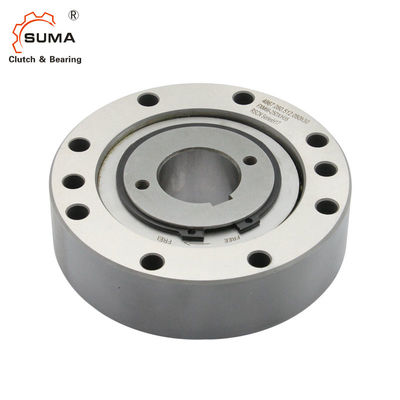

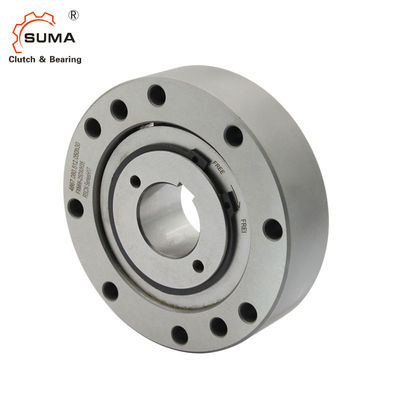

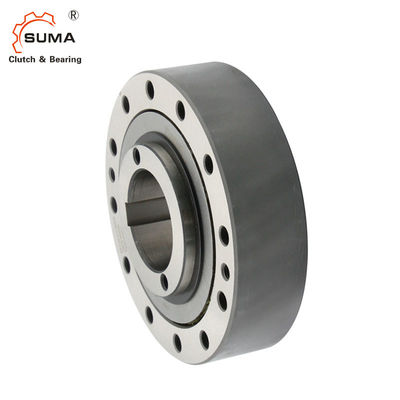

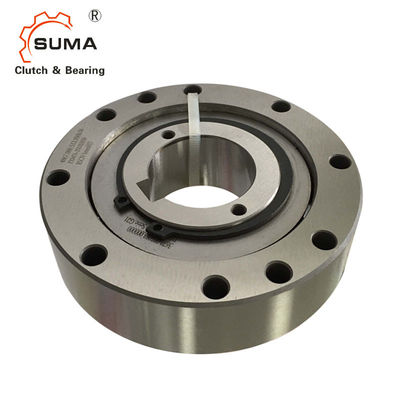

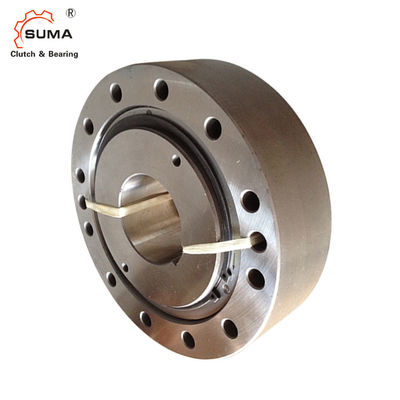

Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM
  • Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM

Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM

Место происхождения Китай
Фирменное наименование SUMA
Сертификация ISO SGS
Номер модели FXM76-25NX
Детали продукта
Название продукта:
Переливаться через край муфта
Материал:
Носить стальное GCr15
Ряд скважины:
45-60mm
Вращающий момент:
1200Nm
Скорость вращения:
5000RPM
Наружный Dia.:
140mm
OEM:
примите
Вал Tolearance:
ISO h6 или j6
Высокий свет:

Один подшипник Backstop муфты пути

,

Подшипник Backstop FXM 76-25NX

,

Подшипник муфты пути FXM 76-25NX одного

Условия оплаты & доставки
Количество мин заказа
1 ПК
Цена
USD190-USD240 PER PIECE
Упаковывая детали
Коробка коробки/деревянная коробка
Время доставки
7-15 дней
Условия оплаты
L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности
1000 ПК в месяц
Характер продукции

МуфтапутиBackstopодногокоробки передачскорости FXM.pdfFXM76-25NX5000RPMвысокаяпереливаясь через край



Особенности FXM76-25NX переливаясь через край муфта Backstop





Применение как

  • Backstop
  • Переливаться через край муфта

Для применения как backstop в установках с быстрыми ходами в вольной деятельности.
Для применения как переливаться через край муфта в установках с малыми скоростями в управлять деятельностью.



Интегрированный Freewheels FXM подшашка freewheels без поддержки подшипника и со стартом x. подшашки. Старт x подшашки обеспечивает носке свободную вольную деятельность когда внутреннее кольцо вращает на высокой скорости. Freewheels FXM используйте как:

Backstops



Технические данные FXM76-25NX переливаясь через край подшипник муфты

Деталь FXM76-25NX
Материал GCr15
Dia скважины. 45-60 mm
Наружный dia. 140 mm
Ширина 35 mm
Емкость вращающего момента 1200 N.m
Вес 3,1 kg
Пакет Коробка коробки, деревянная коробка или как ваши требования

Размеры и емкости







Тип
d B D E F G J L P T U V W Z ** Вес
  mm
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg
FXM 31-17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 до 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 до 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 до 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 до 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 до 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 до 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 до 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 до 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 до 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 до 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM2410-100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Примечания:

Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент.

Теоретический номинальный вращающий момент применяется только для идеальной концентричности между внутренним и наружным кольцом. На практике, концентричность повлияна на нося игрой и неточности центрирования ржут bouring части.

После этого номинальные вращающие моменты определенные в таблице применяются, пока учитывая существующие бегут вне (T.I.R.). Более высокие скорости по требованию.



Изображения переливаться через край подшипник муфты

Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM 1

Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM 2

Подшипник Backstop муфты пути коробки передач одного FXM 76-25NX 5000RPM 3
