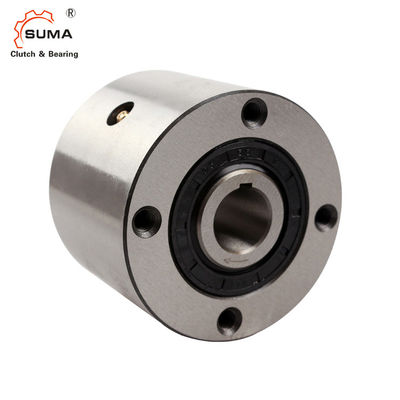

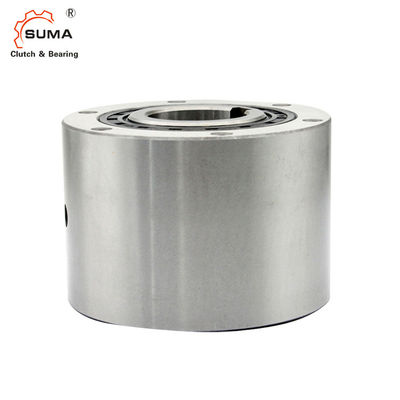

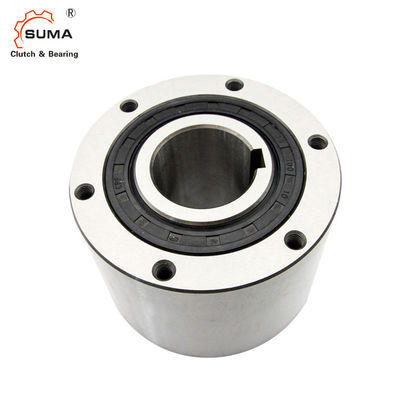

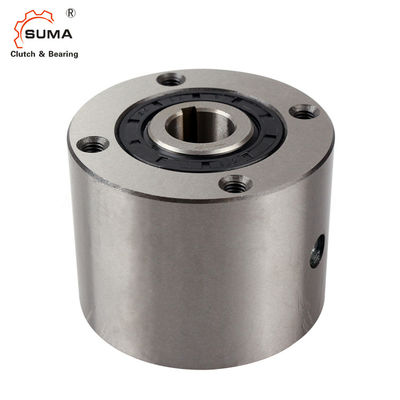

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: MX50
Количество мин заказа: 1
Цена: USD160-USD200 PER PIECE
Упаковывая детали: Коробка коробки/деревянная коробка
Время доставки: 7-15 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение, ПайПал
Название продукта: Муфта кулачка нося MX50 Поддержанный носить: Да
Материал: Сталь ГКР15 подшипника Размер: 50*155*100mm
Емкость вращающего момента: 441Nm Гарантия: 1 год
Пакет: Коробка коробки/деревянная коробка Скорость вращения: 1200рпм
Высокий свет:

MX50 Cam Clutch Bearing

,

1 Directional Cam Clutch Bearing

,

Freewheel Cam Clutch

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный



Установка и использование
1. Для установки, введите муфту в скважину эпицентра деятельности шкива, шестерни, или руки вращающего момента и привинтить болты (высокую напряженность) в сторону выстучанных отверстий в конце муфты. См. иллюстрацию на праве.
2. Пригонка прессы необходима для муфт серии MX для индексировать применения, но не превышает 0,025 mm когда штуцер прессы.
3. Отрегулируйте сторону ключа для приспособления шпоночного соединения плотного, но позвольте зазору между верхней частью ключа и шпоночным соединением.
4. Устанавливая муфту на вале, придайте давление к концу внутренней гонки муфты, но никогда к наружной гонке.
5. Свойственный выбор муфты кулачка обеспечивает точное индексируя представление. Устройство торможения и backstopping прибор могут также необходимы для более точного представления.
6. Допуск скважины эпицентра деятельности должен быть H6 или H7.



Размеры и емкости





Модель Вращающий момент
Емкость

Максимальный.

Индицирование

Размер скважины B
(h7)
C PCD
D
E F S

Смазка
Заполнитель PlugSize×

Тангаж

Инерция
Внутренний
Гонка
Сопротивление
Вращающий момент
Масло Вес
Dia. Шпоночное соединение
(N·m) (цикл/минута) (kg·m2) (N·m) (ml) (kg)
MX22 78,4 1200 22 6 × 2,8 80 95 77 80 12 35 16 M6XP1.0 0,00015 0,47 80 3,3
MX35 235 1200 35 10 ×33 90 125 87 110 12 50 16 M6XP1.0 0,000625 1,36 110 6,4
MX50 441 1200 50 14 × 3,8 100 155 97 140 14 70 16 M8XP1.25 0,00275 2,68 190 10,6
MX70 784 1200 70 20 ×4.9 127 200 124 180 15 100 20 M8XP1.25 0,013 5,15 340 21,3

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный 0

Установка и соединение

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный 1



Изображения

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный 2

MX50 Freewheel подшипник муфты кулачка ролика 1 дирекционный 3
