Подшипник муфты подшашки
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | FXN76-25/115 |

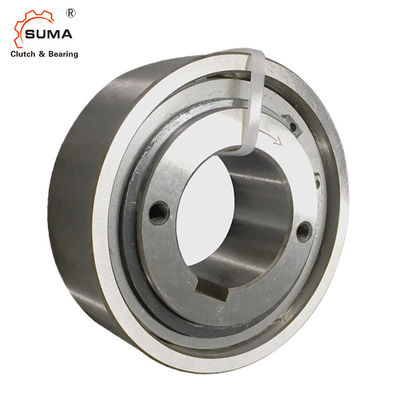

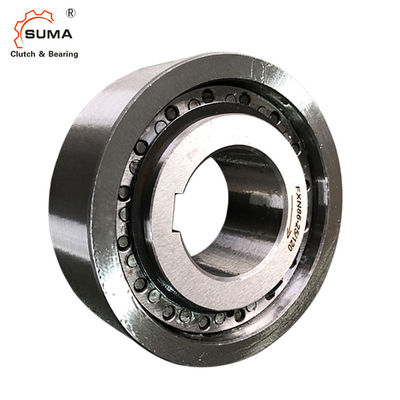

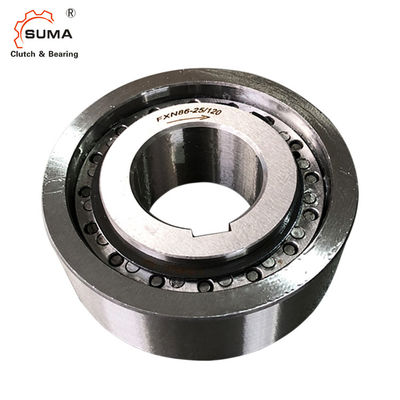

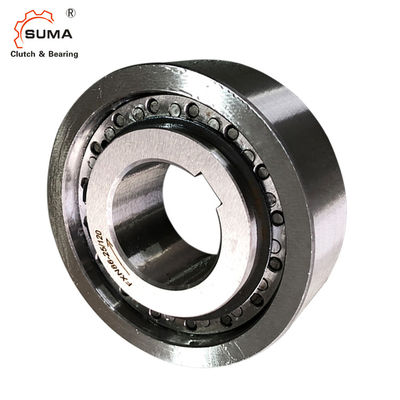

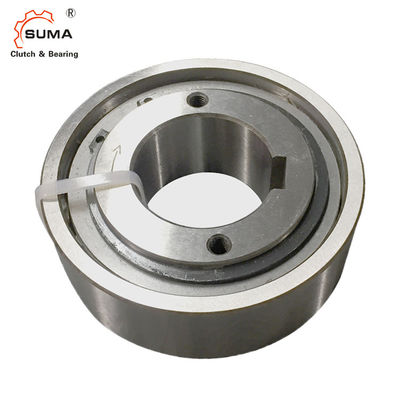

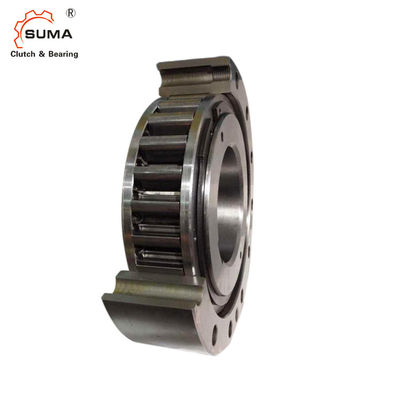

FXN76-25/115 5000RPM переливаясь через край Spped один подшипник насоса муфты Backstop пути
Особенность подшипников насоса Backstop FXN
Freewheels FXN используйте как:
Backstops
Переливаться через край муфты
Внутренний Freewheels FXN без поддержки подшипника. Концентрическое выравнивание внутреннего и наружного кольца должно быть предусмотрено клиентом.
Допустимыми бегут вне (T.I.R.) необходимо наблюдать. Вращающий момент передан на наружное кольцо пригонкой прессы.
Для того чтобы передать speci- вращающих моментов fied в таблице, наружное кольцо необходимо приспособить в снабжении жилищем с внешним K. диаметра. Снабжение жилищем сделано из стального или серого литого железа в минимальном качественном GG-20. При использовании других расквартировывая материалов или более небольших внешних диаметров, мы принуждаем, что вы свяжете мы относительно передающийся вращающего момента.
Допуск расквартировывая скважины определен в таблице под D. размера.
Допуск вала должен быть ISO h6 или j6.
Размер и емкость муфты Backstop FXN нося для НАСОСА
|
Freewheel размер |
Вращающий момент Nm |
Внутренний заскок кольца | Стандарт скважины d | максимальный. |
B mm |
D mm |
F mm |
J mm |
K MIN. mm |
L mm |
Вес kg |
|||||
| mm | mm | mm | mm | mm | mm | mm | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 до 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 до 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 до 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 до 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 до 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 до 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 до 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 до 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 до 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
Максимальный передающийся вращающий момент 2 раза определенный номинальный вращающий момент.
Примечания:
1. × 2 t KN t максимальное =
2. Заскоки внутренней гонки
3. Наружные заскоки гонки
Шпоночное соединение к DIN 6885,1
Шпоночное соединение согласно DIN 6885, страница 1 • Допуск ширины JS10 шпоночного соединения.
* шпоночное соединение согласно DIN 6885, страница 3 • Допуск ширины JS10 шпоночного соединения.
Устанавливать пример
Смазка
На скоростях свыше скорости старта подшашки, необходима никакая особенная смазка; freewheel функции не требующие ухода. Работая под скоростью старта подшашки, смазку масла определенного качества необходимо предусмотреть.
