Один подшипник муфты пути
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | AE70 |

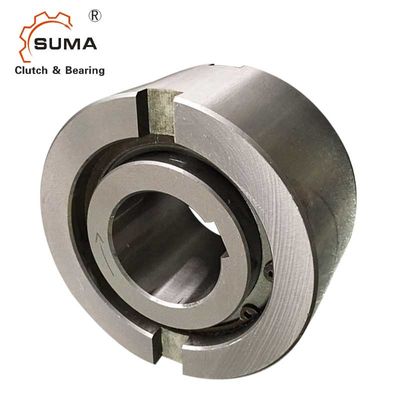

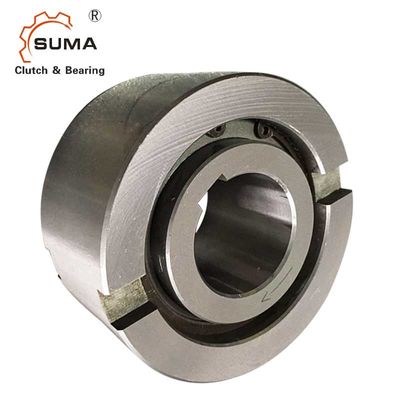

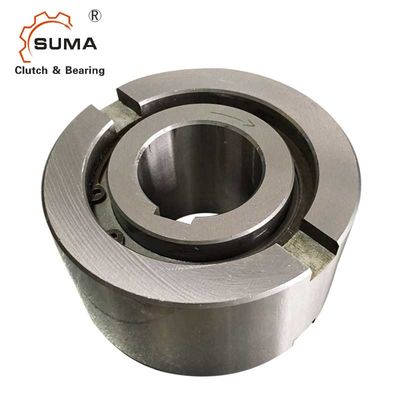

Вращающий момент AE70 5813NM высокий один переливаться через край муфты пути Freewheel подшипники
Особенности
Тип AE тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Номинальный внешний диаметр стандартный размер шарикоподшипника.
Типичное расположение установить этот тип около подшипника с таким же расквартировывая допуском диаметра.
Пользуются ключом внутренняя гонка к валу. Наружная гонка имеет допуск h6 и должна быть приспособлена в снабжение жилищем с допуском K7. Дополнительные бортовые зазубрины обеспечивают для положительной передачи вращающего момента.
Если расквартировывая допуск к R6, то польза зазубрин не необходима, но снабжение жилищем должно быть сильно достаточно не расширить после собрания. Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.
Технические данные
| Деталь | AE70 |
| Материал | GCr15 |
| Dia скважины. | 70 mm |
| Наружный dia. | 170 mm |
| Ширина (b) | 95 mm |
| Емкость вращающего момента | 5813 N.m |
| Переливающся через край ограничиваясь скорость (внутренняя гонка) | 650 r/min |
| Переливающся через край ограничиваясь скорость (наружная гонка) | 900 r/min |
| Вес | 10,5 kg |
| Пакет | Коробка коробки или как ваши требования |
Размеры и емкости
| Тип | Размер | Переливаться через край скорости | Вес | Вращающий момент сопротивления | |||||||||||
|
AE
|
dH7 (mm) |
TKN? 1 (Nm) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Установка и соединение
