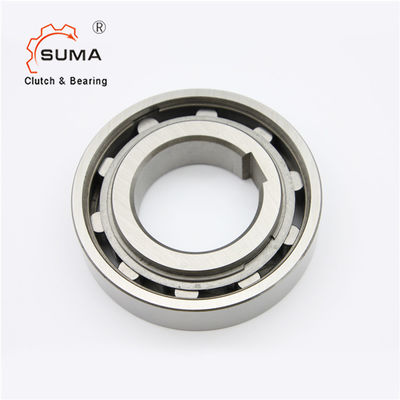

Муфта Backstop серии US55 AS55 США Freewheel подшипник ролика

Основная информация
Место происхождения: Китай
Фирменное наименование: SUMA
Сертификация: ISO SGS
Номер модели: US55 AS55
Количество мин заказа: 1
Цена: USD8-USD10 PER PIECE
Упаковывая детали: Коробка коробки
Время доставки: 5 дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, PayPal
Поставка способности: 1000pcs в месяц
Название продукта: Freewheel подшипник ролика Материал: GCr15 нося сталь
Емкость вращающего момента: 185Nm Скорость вращения: 1200RPM
Вес блока: 0.42kg Гарантия: 1 год
РАЗМЕР: 20*47*14MM OEM: Примите
Высокий свет:

Муфта Freewheel подшипник ролика

,

Муфта Backstop Freewheel подшипник ролика

,

Подшипник муфты ролика US55 AS55

Муфта Backstop серии US55 AS55 США Freewheel подшипник ролика

Особенности

Серия США freewheels само-не центризует. Она поэтому необходима для того чтобы установить один или два подшипник рядом с freewheel так, что наружная гонка сможет вращать централизованно к внутренней гонке.

США freewheels имеют шарикоподшипники с такими же размерами как 62. Серия.

Силы вращающего момента переданы от вала внутренней гонке посредством ключа и от наружной гонки посадочным местам посредством пригонки взаимодействия на допуске r6 внешнего диаметра.

Допуск вала должен быть или h6 или j7; допуски для посадочных мест должны быть или H7 или J6.

Перед быть положенным на обслуживание, freewheels быть смазано с соответствующим следованием смазок

инструкции, который дали на страница 12. Смазка масла необходима когда достигается большое количество вращений в нейтрали.
Размеры и емкости

КАК .jpg

Тип Размер



TKN1)

Переливаться через край скорости

Вес



Вращающий момент сопротивления
США (NSS) dH7 nimax2) namax3) Dr6 D5 L s e f TR
[mm] [Nm] [min-1] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [Ncm]
6 2,1 5000 7500 19 15,8 6 0,3 0,6 0,3 0,01 0,18
8 3,8 4300 6500 24 20 8 1,3 0,6 0,6 0,02 0,24
10 6,8 3500 5200 30 25,9 9 1,3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1,3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1,4 0,6 0,6 0,05 0,7
20 40 2200 3300 47 40 14 2,4 0,8 0,8 0,12 1,4
25 56 1900 2900 52 45,9 15 2,4 0,8 0,8 0,14 2,4
30 90 1600 2400 62 55 16 2,4 0,8 1 0,22 7,8
35 143 1300 2000 72 64 17 2,5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2,5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2,5 1,2 1 0,44 11
50 230 950 1500 90 82 20 2,5 1,2 1 0,49 13
55 308 800 1300 100 90 21 2,5 1,2 1 0,66 14
60 508 700 1100 110 100 22 2,5 1,2 1,5 0,81 26
80 1063 600 900 140 128 26 2,5 1,2 1,5 1,41 58



ПРИМЕЧАНИЯ:
AS6 без шпоночного соединения. ØD = -0-0,009
Шпоночное соединение AS8-12 к DIN 6885,1.
Другие размеры к DIN 6885,3
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки
Размеры установки идентичны к серии 62 шарикоподшипников

Устанавливать пример

КАК .jpg

Изображения
  Муфта Backstop серии US55 AS55 США Freewheel подшипник ролика 2

Муфта Backstop серии US55 AS55 США Freewheel подшипник ролика 3


Муфта Backstop серии US55 AS55 США Freewheel подшипник ролика 4
