Один подшипник муфты пути
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | UF30 |

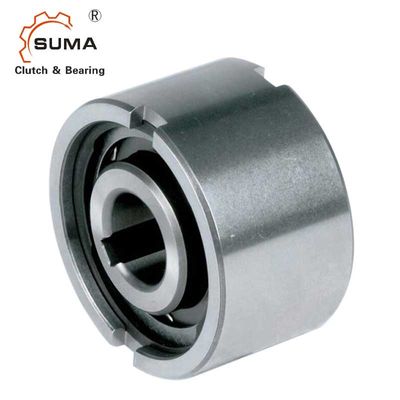

Серии UF30 30*90*48MM UF Freewheel фабрика подшипников пути муфты одного
Особенности Freewheel подшипники пути муфты одного
Серия UF freewheels нет само- центризовать. Поэтому необходимо установить один или два подшипник рядом с freewheel так, что наружная гонка сможет вращать централизованно к внутренней гонке
Силы вращающего момента переданы от вала внутренней гонке посредством ключа и от наружной гонки посадочным местам посредством передних пулеров.
Допуск вала должен быть или h6 или j6; допуски для посадочных мест должны быть или H7 или G7. Когда передние пулеры не использованы, усаживая допуск должен быть K6.
Перед быть положенным на обслуживание, freewheels быть смазано с соответствующими смазками следовать инструкциями, который дали на страница 12. Смазка масла необходима когда достигается большое количество вращений в нейтрали.
Размеры и емкости Freewheel подшипники пути муфты одного
| Тип | Размер | Переливаться через край скорости | Вес | ||||||||
| UF | dH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное =
» См. страница выбора 10 до 13
2) Заскоки внутренней гонки
3) Наружные заскоки гонки
Установка и соединение
