Один подшипник муфты пути
>
|
| Место происхождения | Китай |
| Фирменное наименование | SUMA |
| Сертификация | ISO SGS |
| Номер модели | GFK45 |

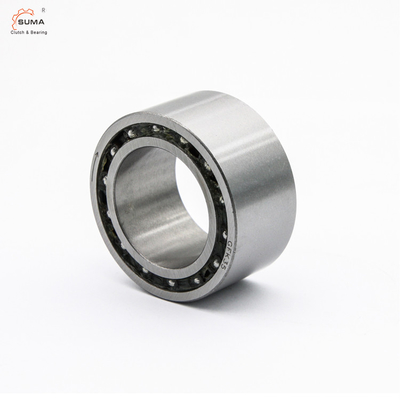

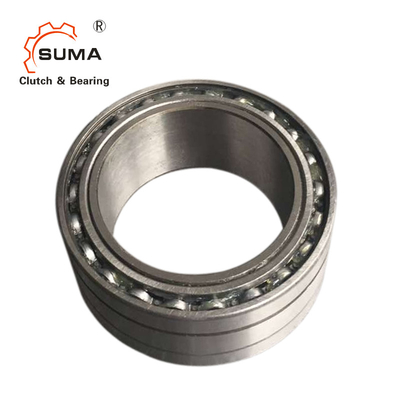

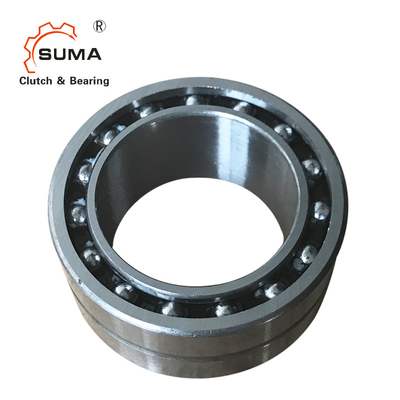

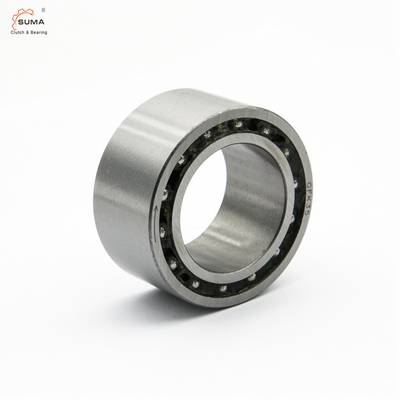

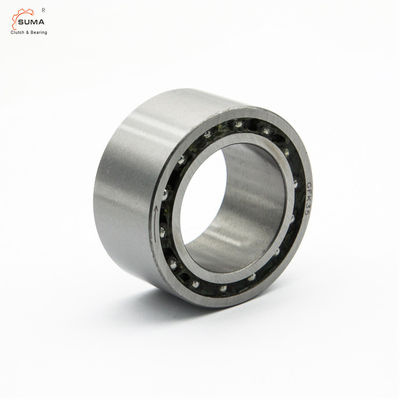

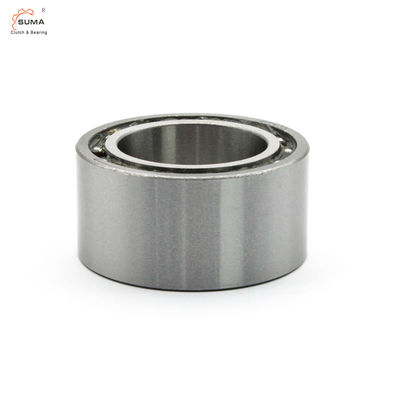

GFK45 FGK45 Одностороннее свободное сцепление перегрузка подшипника сцепления
Особенности подшипников сцепления с перегрузкой GFK
ГФК20 перегрузочный сцепление может использоваться как:
1. перегрузка сцепления
2.Backstop сцепление
3Индексный сцепление
Размеры и возможностиПерегрузка подшипников сцепления
| Тип | Размер |
TКН1) |
Скорость перегрузки |
Подшипник серии
|
Нагрузки | ||||||||
|
Ролики Дина. |
Кубики Дина. |
Ролики Быстро. |
Кубики Быстро. |
||||||||||
ГФК |
d | nIMAX2) | namax3) | В | В | В0 | В0 | D | Л | r | |||
| [мм] | [Nm] | [минус-1] | [минус-1] | [N] | [N] | [N] | [N] | [мм] | [мм] | [мм] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
Примечания
1) Tmax = 2 × TKN
См. выборку на страницах 10-13
2) Внутренние расовые пересечения
3) Внешняя раса превышает
См. инструкцию по монтажу и техническому обслуживанию на страницах 16-19
Монтаж и сцеплениеПерегрузка подшипников сцепления GFK
ФотографииПерегрузка подшипников сцепления GFK
