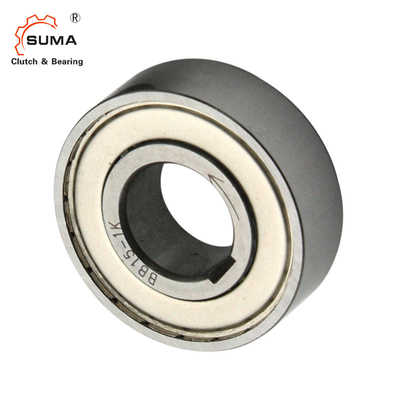

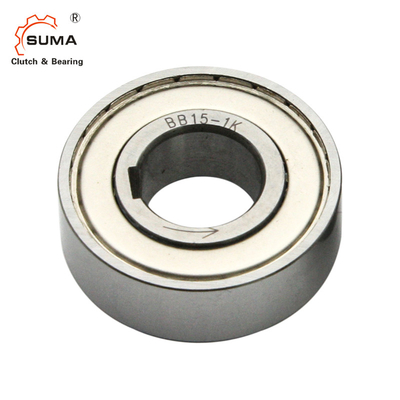

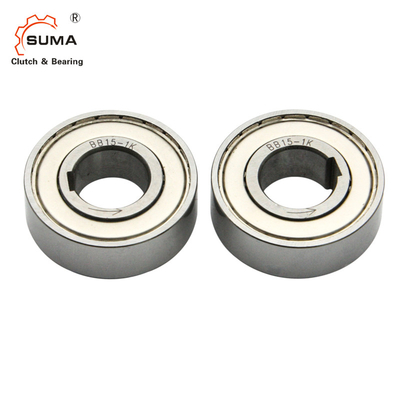

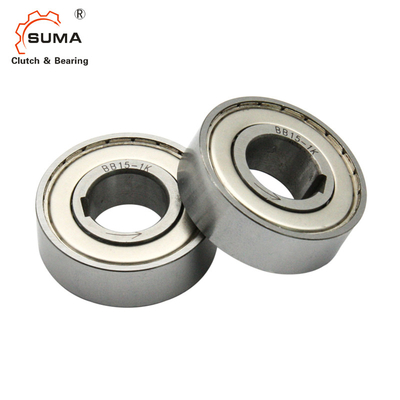

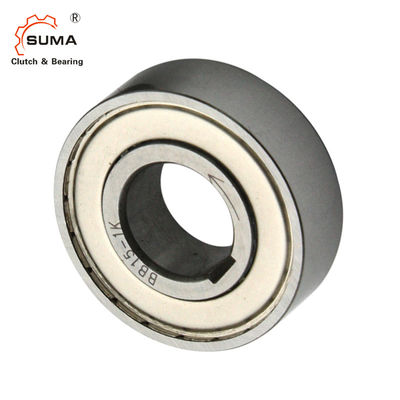

BB20 BB201K-K BB20 2K-K Защитный сцепление Сцепление камеры
Односторонние подшипники сцепления
ОсобенностиПодшипники сцепления с разрывом
1. BB серия Cam Clutch предназначена для установки пресс-подключения.
2. BB-1K-K и BB-2GD 1K-K серии имеют ключ на внутренней расе.
3, BB40-1K-K и BB40-2GD 1K-K изготавливаются по DIN 6885. 1.

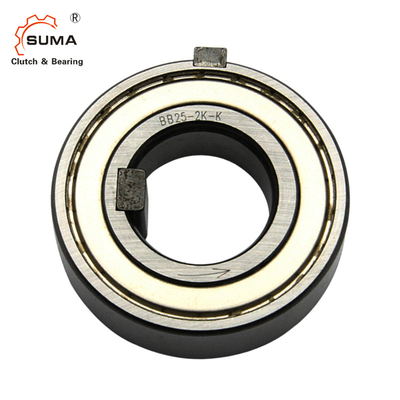

3В серии BB-2K-K есть ключевой проход как на внутреннюю, так и на внешнюю расу.
"K-K" означает ключи, поставляемые вместе с "Cam Clutch".
4Для получения максимальной производительности подшипника и сцепления необходимо поддерживать правильные размеры помех на вале и корпусе.
5См. таблицу для толерантности вала и корпуса для каждой серии.
Технические данныеПодшипники сцепления с разрывом
Размеры и возможности
Модель | Крутящий момент Мощность |
Макс, переполняю. | Ток тяги (N·m) | А. | В. | В | D | r | Масса (N) | |||||
Внутренний Раса |
Внешний Раса |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
ББ BB-1K-K BB-2K-K |
BB-2GD 1К-К |
|||||
N·m | r/min | r/min | ||||||||||||
BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Примечание:
Номер модели, указанный на внутренней расе, составляет только "K" как для "1K", так и для "2K". (Пример: знак "BB25-K" как для "BB25-1K", так и для "BB25-2K")
Размеры ключей и клавиш
Модель | b2js10 | t1 | t2 | b1js9 | t | Внутренняя раса Ключ b×h×длина |
Внешняя раса Ключ b'× h' ×длина |
|
BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
BB15-2K-K | - | 2.0 | 0.6 | 5х3х11 | 2х2х11 | |||
BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
BB17-2K-K | - | 2.0 | 1 | 5х3х12 | 2х2х12 | |||
BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
BB20-2K-K | - | 3.0 | 1.5 | 6х4х14 | 3х3х14 | |||
BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
BB25-2K-K | - | 6.0 | 2 | 8х5х15 | 6х4х15 | |||
BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
BB30-2K-K | - | 6.0 | 2 | 8х5х16 | 6х4х16 | |||
BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
BB35-2K-K | - | 8.0 | 2.5 | 10х6х17 | 8х5х17 | |||
BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
BB40-2K-K | - | 10.0 | 3 | 12х8х22 | 10х6х22 |
Примечание:
Размер t2 для BB25-1K-K, BB25-2K-K и BB25-2GD 1K-K составляет 0,5 мм меньше по сравнению с
DIN 6885.
Обработайте ключевой проход на вале глубиной 0,5 мм для использования стандартного ключа DIN.
Все остальные модели имеют размеры, взаимозаменяемые с конкурентами.
6BB, BB-1K и BB-2K Сцепления, поддерживаемые и поставляемые с жиром, имеют защиту от пыли
против частиц размером 0,25 мм и выше, тогда как сцепления BB-2GD и BB-2GD-1K, шире стандартной серии BB на 5 мм, имеют специальные уплотнители для эффективной защиты от пыли.
7Стрелка на внутренней расе показывает направление взаимодействия внутренней расы.
8Для установки сцепления используйте прессовый инструмент соответствующего диаметра, чтобы нанести равномерное давление на всю поверхность внутренней и внешней части.
9Не наносить удар или другие удары на сцепление.
10Убедитесь, что корпус имеет достаточную прочность, чтобы выдержать давление, необходимое для установки пресса на сцепление.
11- диапазон температуры работы: от 30°C до +100°C (консультируйтесь с нами для температуры, превышающей этот диапазон).
Смазка
1Поскольку смазка уже наносится до доставки, нет необходимости наносить смазку перед использованием.
2Если сцепление используется с масляной смазкой, смазка масла должна применяться внутри устройства всегда.
3Не используйте жиры или смазочные материалы с добавками EP.
