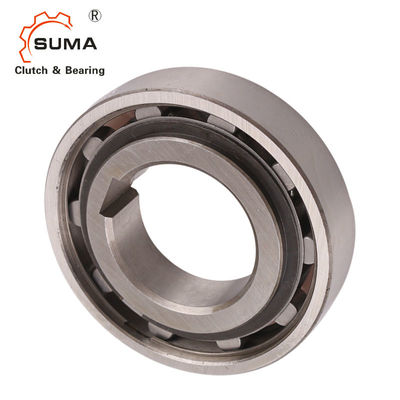

Подшипник ролика пути AS20 NSS20 одного

Name: Подшипник ролика пути AS20 NSS20 одного
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AS20 NSS20
Price: 9.00 USD
Availability: InStock

Наименование марки:	SUMA
Model Number:	AS20 NSS20
Минимальный объем заказа:	1
цена:	USD8-USD10 PER PIECE
Время доставки:	5 дней
Условия оплаты:	L/C, D/A, D/P, T/T, западное соединение, PayPal

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO SGS

Название продукта:

Муфта ролика нося AS20 NSS20

Материал:

GCr15 нося сталь

Емкость вращающего момента:

40NM

Скорость вращения:

3300rpm

ВЕС БЛОКА:

0.12kg

Гарантия:

1 год

РАЗМЕР:

20*47*14MM

OEM:

примите

Упаковывая детали:

Коробка коробки

Поставка способности:

1000pcs в месяц

Выделить:

Подшипник ролика пути NSS20 одно

Подшипник ролика пути GCr15 одно

Подшипник ролика иглы пути GCr15 одно

Характер продукции

Подшипник ролика пути AS20 NSS20 одного

Особенности

Тип КАК тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Номинальны вне размеров эти же как серии 62… шарикоподшипника.
Типичное расположение установить этот тип наряду с подшипником серии 62 в пределах таких же допусков положения, как показано на следующую страницу. Пользуются ключом внутренняя гонка к валу (за исключением скважины 6 mm).
Наружная гонка имеет положительный допуск r6 для того чтобы дать пригонку прессы в снабжении жилищем H7. Наружное снабжение жилищем должно быть сильно достаточно
Не расширить после собрания. Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.

Технические данные

Название продукта	Один подшипник муфты ролика пути
Модель	AS20
Материал	GCr15
Емкость вращающего момента	40Nm
Внутренний диаметр	20mm
Наружный диаметр	47mm
Толщина	14mm
Вес	0.12kg
Пакет	Коробка коробки/деревянная коробка, шкив, etc
Условия оплаты	TT. L/C, D/A, D/P, западное соединение
Срок поставки	2-4 дней для образца, 7 дней для большого заказа

Размеры и емкости

Тип	Размер	TKN1)	Переливаться через край скорости								Вес	Вращающий момент сопротивления
КАК (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Вес	TR
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	6	2,1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1,3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1,3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1,3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1,4	0,6	0,6	0,05	0,7
	20	40	2200	3300	47	40	14	2,4	0,8	0,8	0,12	1,4
	25	56	1900	2900	52	45,9	15	2,4	0,8	0,8	0,14	2,4
	30	90	1600	2400	62	55	16	2,4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1,2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1,2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1,2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1,2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1,2	1,5	1,41	58

КАК .jpg

ПРИМЕЧАНИЯ:
AS6 без шпоночного соединения. ØD = -0-0,009
Шпоночное соединение AS8-12 к DIN 6885,1.
Другие размеры к DIN 6885,3
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки
Размеры установки идентичны к серии 62 шарикоподшипников

Устанавливать пример

КАК .jpg
