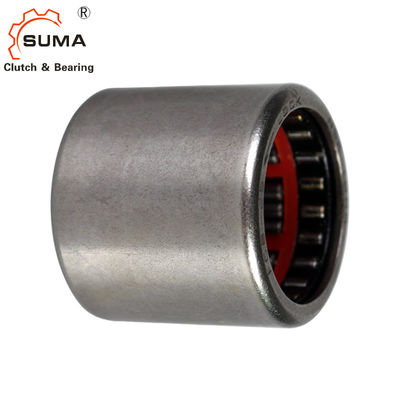

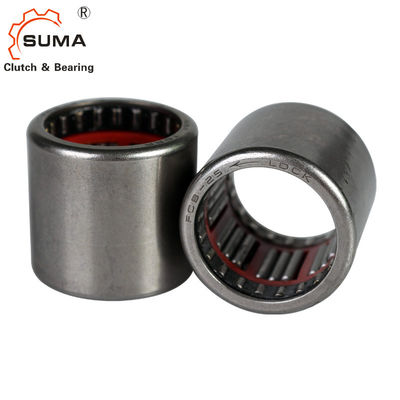

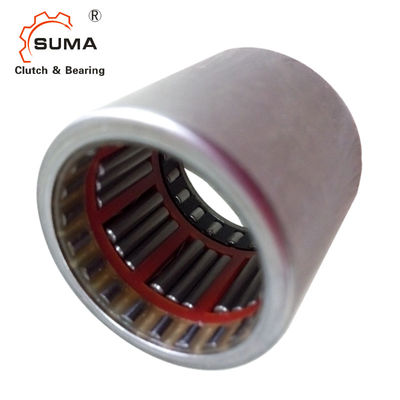

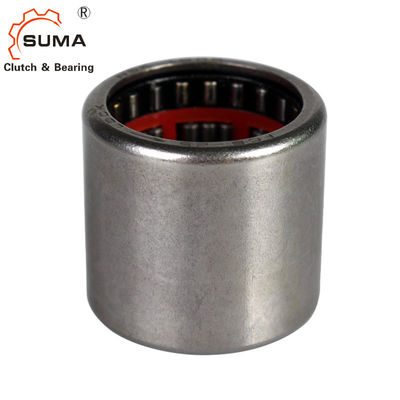

Подшипник ролика иглы пути FCB GCr15 одного FC с клеткой нейлона
Особенности
Наружную муфту ролика иглы кольца (односторонний носить) можно использовать как конвертер, прибор проверки, и переливаясь через край муфта.
FC (муфта ролика иглы): составленный штемпелевать наружное кольцо и пластиковую клетку; клетка может иметь пластиковый тростник или тростник нержавеющей стали для того чтобы направить ролик иглы; raceway наружного кольца склонный и ролик иглы как запирающее устройство.
FCB (собрание муфты и подшипника): подшипники поддержки установлены с обеих сторон радиальной нагрузки муфты и медведя иглы.
Ролик иглы и пластиковое собрание клетки использованы как поддерживая подшипники.
Технические данные
Носить номер | Weight/kg | Основной размер | |||
Fw | D | C | Вращающий момент | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | 8 | 14 | 12 | 5,3 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 |
FC10 | 4,8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17,3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) скорость предела эффективна для смазки тавота и масла. nA ссылается на скорость предела наружного вращения кольца.
(2) держит ролик иглы в замкнутом положении, стопорное устройство обеспечены, что с весной нержавеющей стали.
Ограниченная скорость смазки масла и тавота эффективна, отступление -0mm ширины | -0.25mm, особенные требования приказывая инструкции.
